山東金河生產基地供應 絕緣橡膠墊可定制

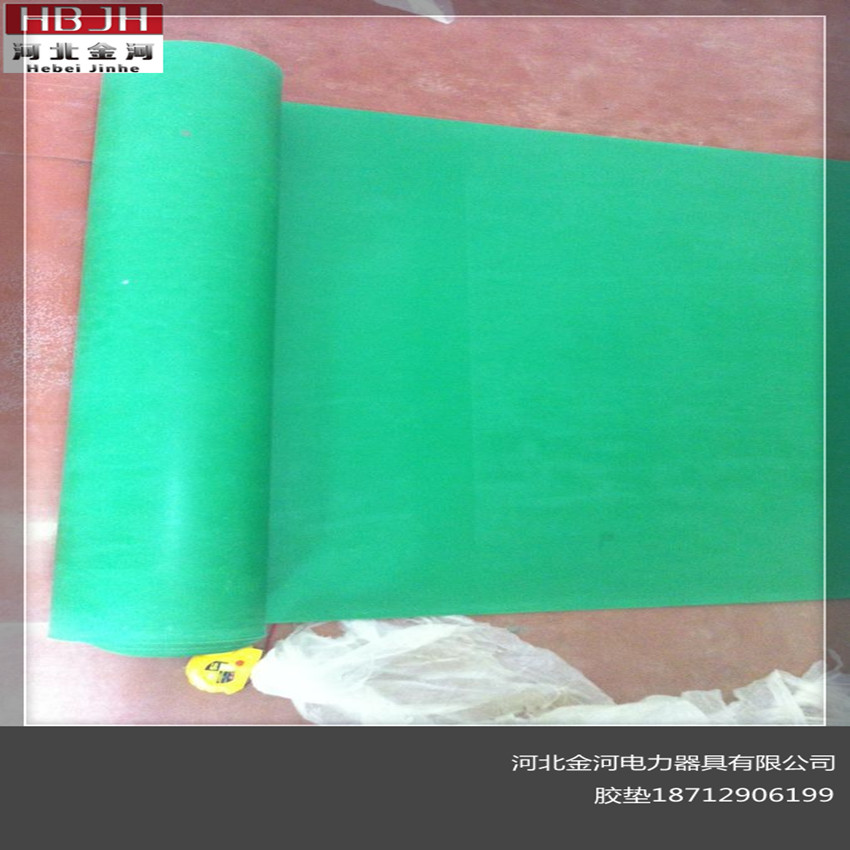

絕緣膠墊

 絕緣膠墊又稱為絕緣毯、絕緣墊、絕緣橡膠板、絕緣膠板、絕緣橡膠墊、絕緣地膠、絕緣膠皮等，具有較大體積電阻率和耐電擊穿的膠墊。用于配電等工作場合的臺面或鋪地絕緣材料。

結構

1、絕緣膠墊成分：

絕緣橡膠墊主要采用膠類絕緣材料制作，用NR，SBR和IIR等絕緣性能優良的非極性橡膠制造。

2、絕緣膠墊特性：

絕緣墊上下表面應不存在有害的不規則性。

有害的不規則性是指下列特征之一，即破壞均勻性、損壞表面光滑輪廓的缺陷，如小孔、裂縫、局部隆起、切口、夾雜導電異物、折縫、空隙、凹凸波紋及鑄造標志等。

無害的不規則性是指生產過程中形成的表面不規則性。質量好的絕緣膠墊沒有異味，沒有氣泡，沒有凹坑，表面光滑整潔干凈

絕緣橡膠墊厚度測量：

在整個絕緣墊上應隨機選擇5個以上不同的點進行厚度測量和檢查。可使用千分心肝或同樣的精度的儀器進行測量。千分尺的精度應在0.02mm以內,測鉆的直徑為6mm,平面壓腳的直徑為(3.17±0.25)mm,壓腳應能施加(0.83±0.03)N的壓力.絕緣墊應平展放置,以使千分尺測量之間是平滑的。

3絕緣膠墊上下表面應不存在有害的不規則性。絕緣膠墊有害的不規則性是指下列特征之一，即破壞均勻性、損壞表面光滑輪廓的缺陷，如小孔、裂縫、局部隆起、切口、夾雜導電異物、折縫、凹凸波紋及鑄造標志等。

分類

按顏色可分為：黑色絕緣膠墊，紅色絕緣膠墊，綠色絕緣膠墊，黑綠絕緣膠墊，電力灰絕緣膠墊

按防滑類型：常規絕緣膠墊；防滑絕緣膠墊（圖片防滑膠墊、柳葉防滑絕緣膠墊、凸點絕緣膠墊）

又有帶字絕緣膠墊，常規絕緣膠墊。

用途

絕緣膠墊主要用在配電房、配電所，用于配電設施地面的鋪設，起到一個絕緣的效果，雨季濕度大，絕緣防護工作就更加重要了，因?yàn)橛昙鞠掠炅枯^大，很多配電室、配電室為了安全，開始使用高一級標準的絕緣膠墊，所以產品的需求增大了很多。

案例

刻字膠墊是一種用于臨時移動使用的絕緣站臺式絕緣墊，上面一般刻有“在此工作”的字樣。

適合臨時檢修，或考核等需要。

刻字膠墊一般可以分為：10kv專用、35kv專用、110kv專用、220kv專用等規格。

技術規格

（1）按照電壓等級可分5kv，10kv，15kv，20kv，25kv，30kv，35kv；

（2）按顏色可分為：黑色絕緣膠墊，紅色絕緣膠墊，綠色絕緣膠墊，黑綠復合絕緣膠墊

（3）按厚度可分為：2mm，3mm，4mm，5mm，6mm，8mm，10mm，12mm。

(4)按寬度可分為：1米，1.2米，1.5米。

質量標準

外觀：斑痕或凹凸不平：深度或高度不得超過膠墊厚度公差；

氣泡：每平方米內，面積不于1cm2的氣泡不超過5個，任意兩個氣泡間距離不小于40mm；

雜質：深度及長度不超過膠墊厚度不小于40mm；

邊緣不齊或海綿狀：寬度不超10mm，長度不超過膠墊總長的1/10；

裂紋：不允許有

應儲存在干燥通風的環境中，遠離熱源，離開地面和墻壁20cm以上。避免受酸堿和油的污染，不要露天防止避免陽光直射。

國家標準

HG2949-1999《電絕緣橡膠板》標志規定

項目：工頻耐壓試驗

周期：1年

要 求：

電壓等級 /工頻耐壓/ 持續時間

高壓 /15 kV/ 1min

低壓 /3.5 kV/ 1min

說明：使用于帶電設備區域

絕緣膠墊試驗接線圖

試驗時先將絕緣膠墊上下鋪上濕布或金屬箔，并應比被測絕緣膠墊四周小200mm，連續均勻升壓至表8規定的電壓值，保持1min，觀察有無擊穿現象，若無擊穿，則試驗通過

常規配置

（1）5KV絕緣膠墊厚度：3mm 比重：5.8KG/m2 顏色：紅，綠，黑

（2）10KV絕緣膠墊厚度：5mm 比重：9.2KG/m2 顏色：紅，綠，黑

（3）15KV絕緣膠墊厚度：5mm 比重：9.2KG/m2 顏色：紅，綠，黑

（4）20KV絕緣膠墊厚度：6mm 比重：11KG/m2 顏色：紅，綠，黑

（5）25KV絕緣膠墊厚度：8mm 比重：14.8KG/m2 顏色：紅，綠，黑

（6）30KV-35KV 絕緣膠墊厚度：10mm 12mm 比重：18.4KG/m2 22 KG/m2 顏色：紅，綠，黑
