閥門、機械設備銷售
企業會員
品牌： |
Shinmyron |
所在地： |
上海 |
起訂： |
≥1 臺 |
供貨總量： |
359 臺 |
有效期至： |
長期有效 |
壓力： |
1.6mpa |
材質： |
不銹鋼 |
介質： |
水 |
產品概述

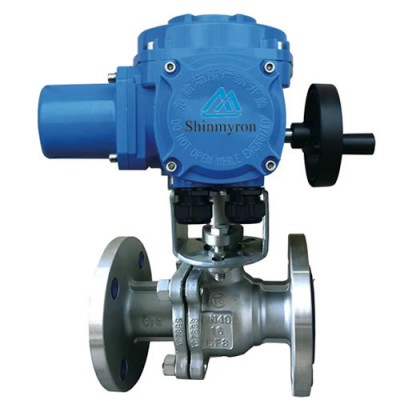

BVFQ電動法蘭浮動球閥只需要旋轉90度即可全關全開。閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。電動法蘭球閥適用于兩位切斷、調節的場合。主要分為兩大類：電動軟密封球閥和電動硬密封球閥，電動軟密封球閥主要適用于溫度低于250℃以內的介質；電動硬密封球閥主要適用于250℃以上的介質。該閥具有連線簡單、結構緊湊、動作穩定可靠等優點。該閥是一種重要的電動閥門類，在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體，球體隨閥桿轉動，實現閥門的開啟或關閉。可實現對石油、化工、造紙、冶金、污水處理、油罐車等運輸管道內介質的切斷和流通。
主要性能參數
所配置電動執行機構技術參數 | 閥體主要技術參數 | ||
執行電源 | AC220V AC24V AC380V DC24C | 閥門類型 | 分體式浮動球閥 |
輸出扭矩 | 30N.m~2000N.m | 閥門型號 | BVFQ |
動作范圍 | 0~90°±5° | 連接方式 | 法蘭面RF FF RTJ等 |
動作時間 | 15秒/30秒/60秒/100秒 | 公稱通徑 | DN15~200mm |
環境溫度 | -30℃~60℃ | 公稱壓力 | 1.0~10.0MPa 150~600Lb |
手動操作 | 附帶手動操作 | 閥體材質 | 鑄鋼、不銹鋼304/316/316L等 |
執行限位 | 電氣、機械二重限位 | 球體材質 | 13Cr、不銹鋼304/316/316L等 |
防護等級 | IP67 | 閥座密封 | RPTFE、NYLON、PPL、金屬密封材料等 |
輸入信號 | 4~20mA/1-5VDC | 適用溫度 | RPTFE≤150℃、PPL≤300℃、金屬密封≤425℃ |
任選功能 | 開關型、觸點型、開度信號、智能調節型 | 適用介質 | 水、蒸汽及油品等腐蝕性和非腐蝕性介質 |
主要外形連接尺寸 （PN1.6/2.5MPa）
通徑DN | 1.6MPa | 2.5MPa | ||||||||||||
L | D | D1 | D2 | b | f | n-pd | L | D | D1 | D2 | b | f | n-Φd | |
15 | 130 | 95 | 65 | 14 | 14 | 2 | 4-14 | 130 | 95 | 65 | 16 | 16 | 2 | 4-14 |
20 | 140 | 105 | 75 | 14 | 14 | 2 | 4-14 | 140 | 105 | 75 | 16 | 16 | 2 | 4-14 |
25 | 150 | 115 | 85 | 14 | 14 | 2 | 4-14 | 150 | 115 | 85 | 16 | 16 | 2 | 4-14 |
32 | 165 | 135 | 100 | 16 | 16 | 2 | 4-18 | 165 | 135 | 100 | 18 | 18 | 2 | 4-18 |
40 | 180 | 145 | 110 | 16 | 16 | 3 | 4-18 | 180 | 145 | 110 | 18 | 18 | 3 | 4-18 |
50 | 200 | 160 | 125 | 16 | 16 | 3 | 4-18 | 200 | 160 | 125 | 20 | 20 | 3 | 4-18 |
65 | 220 | 180 | 145 | 18 | 18 | 3 | 4-18 | 220 | 180 | 145 | 22 | 22 | 3 | 8-18 |
80 | 250 | 195 | 160 | 20 | 20 | 3 | 8-18 | 250 | 195 | 160 | 22 | 22 | 3 | 8-18 |
100 | 280 | 215 | 180 | 20 | 20 | 3 | 8-18 | 280 | 230 | 190 | 24 | 24 | 3 | 8-23 |
125 | 320 | 245 | 210 | 22 | 22 | 3 | 8-18 | 320 | 270 | 220 | 28 | 28 | 3 | 8-25 |
150 | 360 | 280 | 240 | 24 | 24 | 3 | 8-23 | 360 | 300 | 250 | 30 | 30 | 3 | 8-25 |
200 | 400 | 335 | 295 | 26 | 26 | 3 | 12-23 | 400 | 360 | 310 | 34 | 34 | 3 | 12-25 |
本網頁所展示的有關 上海興麥隆閥門集團有限公司 為你提供的“上海興麥隆 BVFQ電動法蘭浮動球閥 球墨鑄鐵材質”球閥價格、型號、圖片、廠家等信息。如有需要請撥打電話：021-31007720。
