品牌： |
Shinmyron |
所在地： |
上海 |
起訂： |
≥1 臺 |
供貨總量： |
1000 臺 |
有效期至： |
長期有效 |
壓力： |
1.6MPa |
材質： |
球墨鑄鐵 |
介質： |
水 |

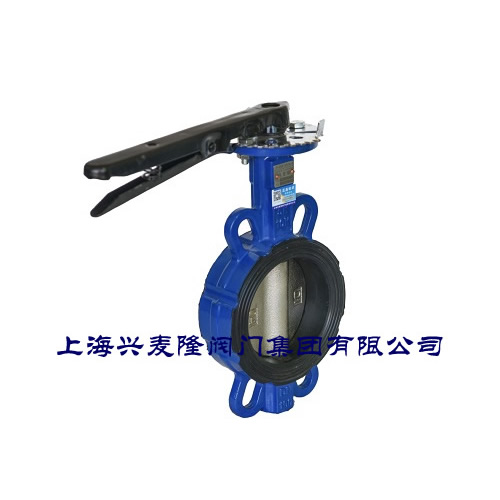

CB6100手柄對夾式軟密封蝶閥
產品概述：
手柄對夾式軟密封蝶閥通常用于溫度≤120℃，公稱壓力≤1.6mpa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截斷流體的作用。
其主要特點為：
1. 設計新穎、合理，結構緊湊，重量輕，啟閉迅速。
2. 操作力矩小，操作方便，省力靈巧。
3. 可以任何位置安裝，維修方便。
4. 密封件可以更換，密封性能可靠，能夠達到雙向密封零泄露。
5. 密封材料具有耐老化、耐腐蝕、使用壽命長等特點。
應用標準
設計標準 | 法蘭連接尺寸 | 結構長度 | 壓力試驗 |
GB/T12238 | GB/T9113.1；JB/T79 | GB/T12221 | GB/T13927；JB/T9092 |
主要零件材料
零件名稱 | 材料 | 可選材料 |
閥體 | 鑄鐵 | 球鐵/碳鋼 |
閥座 | 丁晴橡膠或三元乙丙橡膠 | 鋁青銅、不銹鋼 |
蝶板 | 球墨鑄鐵 | 自潤黃銅 |
下軸套 | 聚四氟乙烯 | 蒙乃爾 |
銷軸 | 316 | 不銹鋼、蒙乃爾 |
閥桿 | 2Cr13 | 氟丁橡膠、氟橡膠、聚四氟乙烯 |
主要外形連接尺寸(PN16)
公稱通徑 | L | A | H | HO | WT(kg) |
50 | 43 | 267 | 80 | 161 | 4 |
65 | 46 | 267 | 89 | 175 | 6 |
80 | 46 | 267 | 95 | 181 | 6 |
100 | 52 | 267 | 114 | 200 | 8 |
125 | 56 | 313 | 127 | 213 | 9 |
150 | 56 | 313 | 139 | 226 | 12 |
200 | 60 | 359 | 175 | 260 | 19 |
本網頁所展示的有關 上海興麥隆閥門集團有限公司 為你提供的“上海興麥隆 CB6100對夾式手動軟密封蝶閥”閥門價格、型號、圖片、廠家等信息。如有需要請撥打電話：021-31007720。
