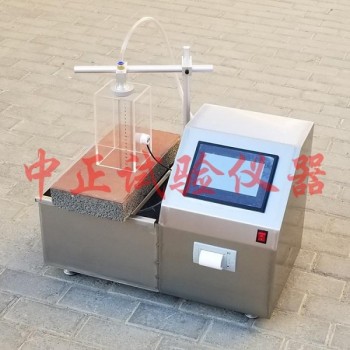

中正JGT376-D-ZD砂基透水磚透水速率測試儀

JGT376-D-ZD砂基透水磚透水速率測試儀 砂基透水磚透水速率測試裝置 砂基透水磚透水速率試驗裝置 透水速率測試裝置

一、適用范圍：

全自動砂基透水磚透水速率測試儀通過程序控制模擬小雨到暴雨的水流量測試砂基透水磚的透水速率測試或是有相同試驗要求的模擬試驗。滄州中亞試驗儀器有限公司根據guo標《JGT 376-2012 砂基透水磚》研發生產。

二、砂基透水磚透水速率測試儀技術參數：

1、流量精度：0.01

2、阻水罩面積：100×100mm

3、電源電壓：220V

三、結構說明：

1、噴淋系統；2、計量泵；3、水槽；4、防水罩；5、液位采集；6、觸摸屏幕程序控制（打印功能）。

四、砂基透水磚透水速率測試儀操作說明：

1、試樣準備好以后，依次在測試儀水池上面放置試樣架，阻水罩，然后用密封膠將阻水罩四周密封，調整好噴頭wei置，將液位感應器固定在阻水罩側壁（高度任意設置）。

2、按上述要求做好后，設置“流量加速度”數值，dianji“啟動”設備會按照流量加速度的數值運行，并顯示流量，流速，當阻水罩內的液位到達感應液面后，設備發出蜂鳴聲，并關閉設備運行，此時記錄公式所需的各項數值，自動計算結果并打印。

五、試樣制備：

z小邊長大于100mm的透水試樣5塊。干燥箱、蒸餾水。

六、砂基透水磚透水速率測試儀試驗步驟：

1、將試樣放入干燥箱烘干至質量變化不超過0.1%；

2、將烘干的試樣在蒸餾水中浸泡20min后取出；

3、將試樣正面朝上放置在支撐加上，調至水平，打開儀器程序控制系統，根據噴頭wei置和檢測采集面積調整好防霧罩和液位采集裝置；

4、記錄防水罩底面積S和液位采集裝置距試樣面積的高度H，設定計量泵流量加速度V"；

5、點擊開始，計量泵流量不斷zeng大，頂噴實現模擬小雨曾大到暴雨的過程，至bao警器報警，記錄z終透水率VD。
