一、前言

本試驗機適用于多種塑料管、塑料波紋管等作壓力試驗，在試樣上放置一正方體鋼塊，并由杠桿、砝碼施加一個緩慢增大的力后，由多個程面分表測量試樣壓扃處外徑的變化，并檢查試樣的力學性能。符合GB/T14823.2《電氣安裝用導管特殊要求—剛性絕緣材料平導管》、JG/T3050《建筑用絕緣電工導管及配件》及ZBG33008《聚乙稀塑料波紋電線管》等要求。

本試驗機與其它拉壓力試驗機相比，具有壓力恒定、外徑變化能得到精確測量、操作方便、直觀可靠等特點。因此，應用愈來愈廣泛。

二、技術參數

Z大壓力：1250N

壓力精確度：±1%

壓頭規格：50*50mm

管徑變化測量范圍：0-30mm，測量精度0.01mm

升降平板尺寸：252*240mm

升降范圍：90mm

外形尺寸：長*寬*高   726*340*545mm

重量：94KG

三、結構

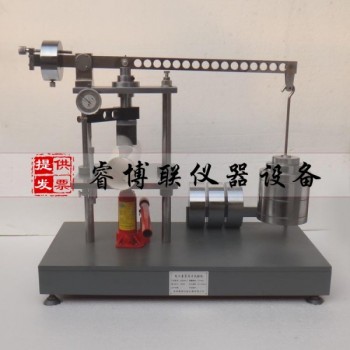

試驗機由底座、杠桿機構、千斤頂及百分表變形測量裝置等組成。

四、安裝與使用

4.1 松開綁扎物,將試驗機表面擦拭干凈,在運動部位重新注入稀油.

4.2 安裝并調節底座螺栓,使底座基本水平,并使升降平板處于Z低點.

4.3 將掛鉤座掛在杠桿上,調節平衡絲桿來移動平衡錘,使杠桿水平.

4.4 運輸過程中,砝碼盤與掛鉤可能是分開的,請將掛鉤擰入砝碼盤,將掛鉤掛在掛鉤座上,使杠桿落在杠桿支承上,調節杠桿支承高度,使加壓軸承不與壓頭頂部接觸.

4.5 根據不同類型的導管,加上規定的砝碼(含掛鉤盤)

4.5 先測定試樣的外徑D1將試樣放在升降平板下,旋緊千斤頂回油閥桿,扳動手柄,使升降平板上升,試樣與壓頭接觸,但在壓頭頂部與加壓軸承接觸前,使調節桿與百分表測頭接近.旋緊緊固螺釘后,調節微調旋鈕與測頭接觸,直至百分表指針指在”0”位.

4.7 繼續上升平板,直至壓頭頂部與加壓軸承接觸,然后在30S內繼續上升至杠桿水平(略高)

4.8 1min后記下百分表讀數,該數值就是試樣外徑D1與壓扁處的外徑D2之差,不應大于D2的25%.

4.9 松開緊固螺釘,使調節桿落下,然后松開回油閥桿,使升降平降平板緩慢下降,由于千斤頂阻尼作用.可能需用手向下按一下平板,方可降至Z低點.

4.10 再過1min后,用游標卡尺等測量工具,測試樣被太扁處的外徑D3,D3與D1之差不應大于D1的10%.

4.11 然后,檢查試樣表面有無裂痕.

五、注意事項

5.1 試驗結束后,將壓頭、平板、砝碼等擦拭干凈，砝碼放在干燥處保存。

5.2 除測試需要外，其余情況下，必須使調節桿落下，微調旋鈕處于Z低點，百分表測頭處于自由狀態。使用不當，會損壞百分表。
