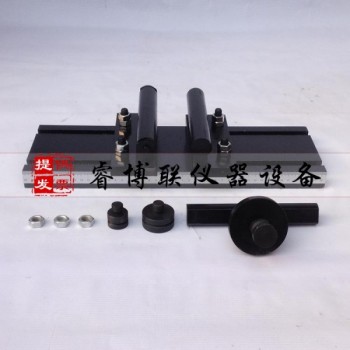

JC/T446-2000混凝土路面磚抗折裝置

JC/T446-2000混凝土路面磚抗折裝置 路面磚抗折裝置 路緣石抗折夾具 混凝土路面磚抗折夾具

一、產品簡介：

滿足混凝土路面磚標準的抗折試驗夾具。

1、滿足混凝土路面磚標準要求。

2、混凝路面磚尺寸：100，150，200，250，300，400，500mm；

3、厚度：50，60，80，100，120mm；

4、支撐跨距可任意調節；

5、支撐桿直徑：30mm；

6、夾具可以連接到各種試驗機上。

二、試驗步驟：

B1試驗設備

B1.1試驗機

試驗機可采用抗折試驗機、wn試驗機或帶有抗折試驗架的壓力試驗機。試驗機的示值相對誤差和量程要求同本標準附錄A1.1。

B1.2支座及加壓棒

支座的兩個支承棒和加壓棒的直徑為40mm，材料為鋼質，其中一個支承棒應能滾動并可自由調整水平。（路面磚抗折裝置）

B2試件

試件數量為5塊。

B3試驗步驟

B3.1清除試件表面粘渣、毛刺，放入室溫水中浸泡24h。

B3.2將試件從水中取出用擰干的濕毛巾擦去表面附著水，順著長度方向外露表面朝上置于支座上（如圖B1）所示。抗折支距為度件厚度的4倍。在支座及加壓棒與試件接觸面之間應墊有3～5mm厚的膠合板墊層。

B3.3啟動試驗機，連續均勻地加荷，加荷速度為0.04～0.06MPa/s，直至試件po壞。記錄po壞荷載（P）。
