VA 525 - 緊湊型嵌入式流量計

流量傳感器集成有流體整流器 - 不需要入口段

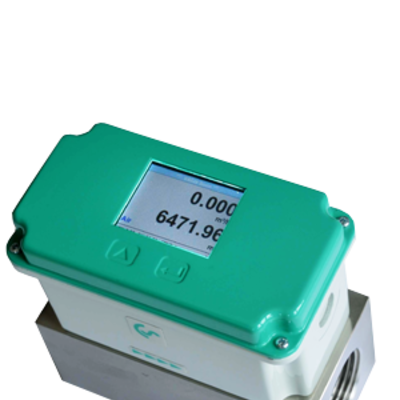

新開發的 VA 525 結合了現代化數字接口，以便與具有小巧、緊湊結構型式的能源監測系統相連。這種緊湊型嵌入式流量計由于價格低廉且接口種類繁多，因此當能源監測系統中集成了多臺機器（壓縮空氣消耗設備）時應優先采用。

高對比度集成顯示器按需顯示所有顯示值，旋轉 180° 后也是如此（例如安裝位置高于頭頂時非常有用）。根據具體配置始終顯示以下的兩個值：

實時消耗量，單位立方米/小時，升/分鐘...

總消耗（計數器讀數），單位為立方米、升、千克

溫度測量

可選：壓力測量

VA 525 流量傳感器的特別優勢：

結構緊湊、小巧 - 可在機器內、最終消耗器保養單元后方使用

可選擇傳統的模擬信號（4...20 mA 和脈沖）或者數字接口，比如 Modbus-RTU、以太網（也稱 PoE）、M 總線

所有接口都可通過顯示屏自由設置參數

VA 525 的技術參數

測量變量： 對于壓縮空氣：m3/h、l/min (1000 mbar,

20℃) 或者對于氣體： Nm3/h、Nl/min

(1013 mbar, 0℃)

可通過顯示屏上的鍵盤調

整單位：

m3/h, m3/min, l/min, l/s, ft/min, cfm,

m/s, kg/h, kg/min, g/s, lb/min, lb/h

傳感器： 熱質量流傳感器

測量介質： 空氣、氣體

可通過 CS 服務軟件或

CS 數據記錄儀設置氣體

類型：

空氣、氮?dú)狻鍤狻O2、氧氣

測量范圍： 參見上表

精度：

（m.v. = 占測量值）

（f.s. = 占滿量程）

± 測量值的 1.5% ± 滿量程的 0.3%

根據需要：

± 測量值的 1% ± 滿量程的 0.3% v或

者

± 測量值的 6% ± 滿量程的 0.5%

壓力測量： 0...16 bar，精度：1%

工作溫度： -30...80 ℃

運行壓力： 最高 16 bar

數字輸出端： RS 485 接口， (Modbus-RTU),

M 總線（可選）以太網接口或 PoE

模擬量輸出： 4...20 mA，用于 m3/h 或 l/min

脈沖輸出端： 1 脈沖每 m3 或每升電氣隔離。可通過顯

示屏調整脈沖值。

也可以將脈沖輸出端作為報警繼電器

使用

供電： 18...36 VDC, 5 W

載荷： < 500 Ω

外殼： 聚碳酸酯 (IP 65)

測量模塊： 鋁

測量模塊的連接螺紋： G 1/4" 至 G 2"（BSP 英國標準管道）或

1/2" 至 2" NPT 螺紋

安裝位置： 任意

測量模塊

A1 1/4"

A2 1/2"

A3 3/4"

A4 1"

A5 1 1/4"

A6 1 1/2"

A7 2"

螺紋規格

B1 G 內螺紋

B2 NPT 內螺紋

材料類型

C1 鋁

平衡/校準

D1 不使用真實氣體平衡 - 通過氣體常數設置氣體類型

D2 以下面選定的氣體類型進行真實氣體平衡

氣體類型

E1 壓縮空氣

E2 氮?dú)?(N2)

E3 氬氣 (Ar)

E4 二氧化碳 (CO2)

E6 一氧化二氮 (N2O)

E90 其他氣體/請說明氣體類型（根據要求）

E91 混合氣體（參見 72 頁 - G91）

最高壓力

M1 16 bar

參考標準

G1 20℃, 1000 mbar

G2 0℃, 1013.25 mbar

G3 15℃, 981 mbar

G4 15℃, 1013.25 mbar

表面狀態

N1 正常規格

N2 特殊無油無油脂清潔

 （比如用于氧氣用途等）

精度級

L1 ± 測量值的 1.5% ± 滿量程的 0.3%

L2 ± 測量值的 6% ± 滿量程的 0.5%

L3 ± 測量值的 1% ± 滿量程的 0.3%

特殊測量區域

R1 特殊測量區域（在訂購時請說明）

測量范圍（參見表格）

F1 低速版本 (50 m/s)

F2 標準版本 (92.7 m/s)

F3 最高版本 (185 m/s)

F4 高速版本 (224 m/s)

顯示屏選裝件

H1 有集成顯示屏

H2 無顯示屏

壓力測量選裝件

I1 無壓力傳感器

I2 集成有 0...16 bar 壓力傳感器（只能通過接口輸出）

信號輸出端/總線連接選裝件

J1 當前流量和脈沖輸出端 1x 4...20 mA 模擬量輸出

J2 Modbus-RTU (RS485)

J3 以太網接口 (Modbus/TCP)

J4 以太網供電以太網接口 (Modbus/TCP)

J5 M 總線

整流器

K1 集成有流體整流器，不需要額外的入口段（對于 1/2" 至 2"

的測量模塊）

K2 或者整流器（對于測量模塊 1/4"）

精度級

L1 ± 測量值的 1.5% ± 滿量程的 0.3%

L2 ± 測量值的 6% ± 滿量程的 0.5%

L3 ± 測量值的 1% ± 滿量程的 0.3%

特殊測量區域

R1 特殊測量區域（在訂購時請說明）
