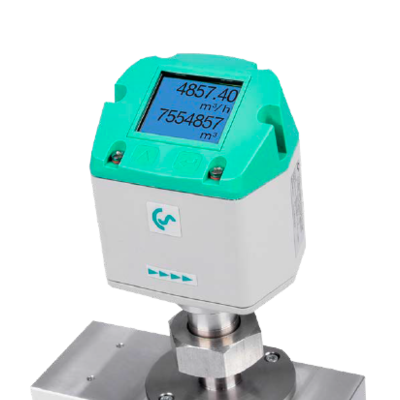

VA521 - 用于壓縮空氣和氣體的緊湊型管道式流量計

流量計集成氣流穩定器并不再需要測量段

新研發的VA521流量計囊括了設計精巧緊湊的先進數字界面接駁能源監控系統. VA521流量計作為能源監控系統的一部分，經常被應用于客戶壓縮空氣用氣端的流量監測

高對比度的集成顯示屏幕能夠?qū)崿F(xiàn)180度旋轉，在高空安裝時非常實用。根據配置不同，屏幕上可顯示如下兩種數據：

瞬時流量，m3/h, l/min

累計流量，m3,l,kg

溫度測量

優點一覽

螺紋連接便于通過集成的測量模塊安裝在現有管道上（適合1/2“, 3/4 ?, 1“, 1 1?4 ?, 1 1?2“ 或2"的管道尺寸）

緊湊，小巧的設計 - 用于在用戶維保設施后的機器上安裝

所有界面可通過顯示屏幕進行設置

Modbus RTU 信號輸出

4…20mA 模擬信號輸出實際流量

脈沖信號輸出累計流量，電氣隔離。 可選配M-Bus, 以太網或POE協議

VA 521 的技術參數

測量變量： 對于壓縮空氣：m3/h、l/min (1000

mbar，20°C) 或者對于氣體： Nm3/h、Nl/

min (1013 mbar，0°C)

可通過顯示屏上的鍵盤調

整單位：

m3/h, m3/min, l/min, l/s, ft/min, cfm,

m/s, kg/h, kg/min, g/s, lb/min, lb/h

傳感器： 熱質量流傳感器

測量介質： 空氣、氣體

可通過 CS 服務軟件或 CS

數據記錄器設置氣體類型：

空氣、氮?dú)狻鍤狻O2、氧氣

測量范圍： 參見表格

精度：

（m. v. = 占測量值）

（f. s. = 占滿量程）

± 1.5 % m. v. ± 0.3 % f. s.

根據需要：

± 1 % m. v. ± 0.3 % f. s.

使用溫度： -30…80°C

運行壓力： 最高 16 bar，可選 40 bar

數字輸出端： RS 485 接口 (Modbus-RTU)，可選 M 總

線、以太網接口或 PoE

模擬量輸出端： 4...20 mA，用于 m3/h 或 l/min

脈沖輸出端： 1 脈沖每 m3 或每升電流絕緣。可通過顯

示屏調整脈沖值。

也可以將脈沖輸出端作為報警繼電器

使用

供電： 18...36 VDC，5 W

載荷： < 500 Ω

外殼： 聚碳酸酯 (IP 65)

測量模塊： 鋁，316L

測量模塊的連接螺紋： G 1/2″ 至 G 2″（BSP 英國標準管道）或

1/2″ 至 2″ NPT 螺紋

安裝位置： 任意

訂購信息

0696 0521  緊湊式嵌入式流量計

_A1

_B1  G 內螺紋

_C1  鋁

_D1  不使用真實氣體平衡 - 通過氣體常數設置氣體類型

_E1  壓縮空氣

_F1  低速版本 (50 m/s)

_G1  20°C，1000 mbar

_H1  有集成顯示屏

_I1  無壓力傳感器

_J1  1 x 4…20 mA 模擬量輸出端（無電流隔離），脈沖輸出端，RS 485 (ModbusRTU)

_K1  集成有整流器，不需要額外的入口段（對于 1/2″ 至 2″ 的測量模塊）

_L1  ± 1.5% m. v. ± 0.3% f. s.

_M1  16 bar

_R1  特殊測量區域（在訂購時請說明）
