JGJ144-2004外墻外保溫抗沖擊試驗儀

JGJ144-2004外墻外保溫抗沖擊試驗儀 外墻外保溫沖擊試驗儀 外墻外保溫系統抗沖擊試驗儀

一、外墻外保溫抗沖擊試驗儀概述：

外墻外保溫沖擊試驗儀符合JGJ144-2004《外墻保溫技術規程》A.5,B.3條的標準，該裝置可對外墻外保溫系統的抗沖擊性能進行實驗室或現場試驗。

二、外墻外保溫抗沖擊試驗儀技術參數：

1、 鋼球重量0.5kg, 1kg

2、 沖擊高度調節范圍：0.6-1.3米

3、 整機Z大高度：2.6米

三、外墻外保溫抗沖擊試驗儀主要特點：

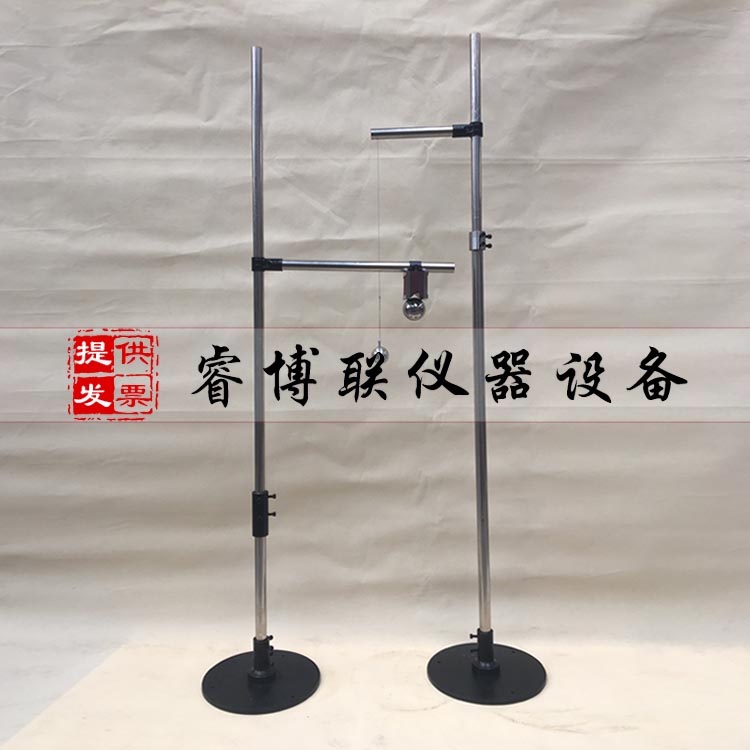

外墻外保溫抗沖擊試驗儀結構簡單，采用磁力抓球方式，高度可調節，操作使用方便，整機可移動，適合室內以及現場使用。

四、外墻外保溫抗沖擊試驗儀使用方法：

1、在現場檢測墻體時，將球架立于墻邊，調整好高度，使球體中心點對正沖擊點。

2、將抓球架立在旁邊，抓球裝置高度對在掛球架上的刻度位置，高刻度距離球沖擊中心1.02米，低度距離球沖擊中心0.61米。

3、旋轉抓球裝置吸住球，移動抓球架，使鋼絲繩拉直，旋轉抓球裝置放球，沖擊墻體。
