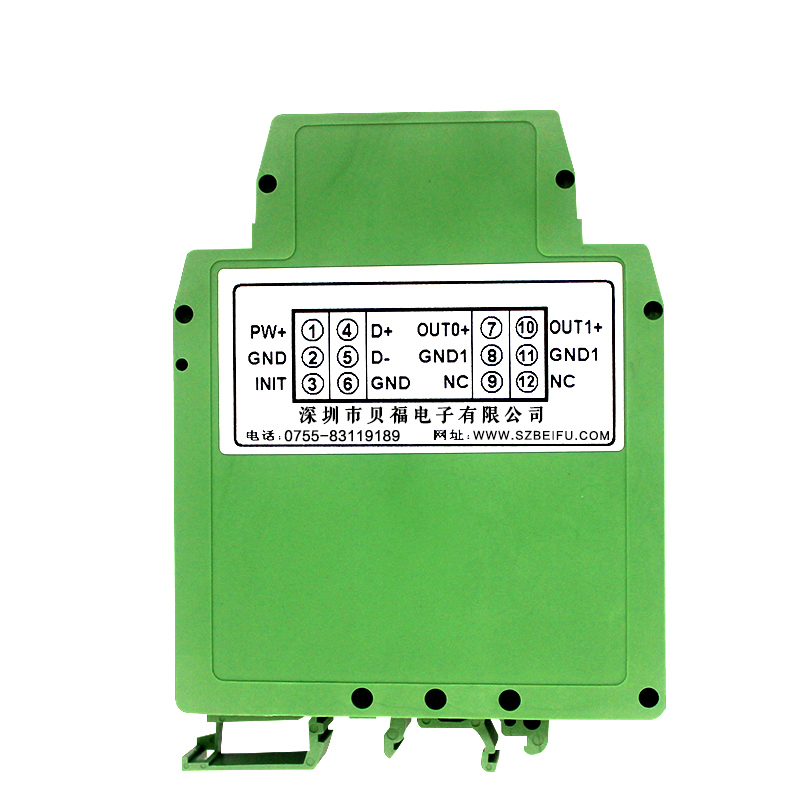

0-10V模擬量或RS485轉PWM輸出隔離轉換器
主要特性:
>> 精度、線性度誤差等級: 0.1、0.2、0.5級 >> 4-20mA/0-5V/0-10V等標準信號輸入 >>可選擇RS485通訊輸入,支持Modbus協議 >>PWM信號輸出,PWM頻率可選 >>PWM輸出驅動能力可達5A >> 信號輸入/信號輸出 3000VDC隔離 >>可選擇一進一出,一進兩出,兩進兩出 >> 可選5V、12V、15V或24V直流單電源供電 >>PWM信號幅值等于供電電源電壓 >>輔助電源與PWM信號不隔離 |
>> 螺絲固定安裝,插拔式接線端子
>> 尺寸:120 x 105 x 29mm
>> 工業級溫度范圍: - 45 ~ + 85 ℃
應用:
>> 機器視覺燈光控制 >> LED燈光亮度調節 >> 電磁閥、比例閥門線性驅動器 >> 模擬量電機控制器 >> 電磁驅動線圈或大功率負載 |
>> RS-485遠程設備控制
通道數量 | 輸入信號 | 供電電源 | 輸出信號 |
DIN11:一進一出 DIN12:一進兩出 DIN22:兩進兩出 | V1:0-5V V2:0-10V V3:0-75mV V4:0-2.5V Vz:電壓范圍自定義 A1::0-1mA A2:0-10mA A3:0-20mA A4:4-20mA Az:電流范圍自定義 RS485:RS485通訊接口 | P1:24VDC P2:12VDC P3:5VDC P4:15VDC Pz:用戶自定義 | PWM1:50Hz PWM2:100Hz PWM3:1KHz PWM4:10KHz PWM5:100KHz PWMz: 用戶自定義
|
選型舉例:
例1:一進一出 輸入信號:0-10V 供電電源:24V 輸出信號:100Hz PWM 型號:DIN11 IBF V2-P1-PWM2
例2:一進兩出 輸入信號:0-10V 供電電源:12V 輸出信號:100KHz PWM 型號:DIN12 IBF V2-P2-PWM5
例3:兩進兩出 輸入信號:4-20mA 供電電源:24V 輸出信號:10KHz PWM 型號:DIN22 IBF A4-P1-PWM4
例4:一進兩出 輸入信號:RS485 供電電源:24V 輸出信號:100KHz PWM 型號:DIN12 IBF RS485-P1-PWM5
例5:一進一出 輸入信號:RS485 供電電源:15V 輸出信號:1KHz PWM 型號:DIN11 IBF RS485-P4-PWM3
例6:一進一出 輸入:0-10V供電電源:12V 輸出:5KHz PWM 型號:DIN11 IBF V2-P2-PWMz(PWMz:5KHz)
通用參數
參數名稱 | 測試條件 | 最小 | 典型值 | 最大 | 單位 |
隔離 | 信號輸入與信號輸出之間隔離,輔助電源與輸出信號不隔離 | ||||
隔離耐壓 | 50Hz,1分鐘,漏電流1mA |
| 3000 |
| VDC |
耐沖擊電壓 | 3.5KV, 1.2/50us(峰值) | ||||
工作溫度 |
| -45 |
| +85 | ℃ |
工作濕度 | 無凝露 | 10 |
| 90 | % |
存儲溫度 |
| -45 |
| +85 | ℃ |
存儲濕度 |
| 10 |
| 95 | ℃ |
引腳 | 名 稱 | 描 述 | 引腳 | 名 稱 | 描 述 |
1 | IN+ | 模擬信號輸入正端 | 7 | OUT+ | PWM輸出正端 |
2 | IN- | 模擬信號輸入負端 | 8 | OUT- | PWM輸出負端 |
3 | NC | 空腳,不接 | 9 | NC | 空腳,不接 |
4 | NC | 空腳,不接 | 10 | NC | 空腳,不接 |
5 | PW+ | 電源正端 |
|
|
|
6 | GND | 電源負端 |
|
|
|
1,模擬量輸入,一進一出,DIN11,引腳定義:
2,模擬量輸入,一進兩出,DIN12,引腳定義:
引腳 | 名 稱 | 描 述 | 引腳 | 名 稱 | 描 述 |
1 | IN+ | 模擬信號輸入正端 | 7 | OUT1+ | PWM輸出1正端 |
2 | IN- | 模擬信號輸入負端 | 8 | OUT1- | PWM輸出1負端 |
3 | NC | 空腳,不接 | 9 | OUT2+ | PWM輸出2正端 |
4 | NC | 空腳,不接 | 10 | OUT2- | PWM輸出2負端 |
5 | PW+ | 電源正端 |
|
|
|
6 | GND | 電源負端 |
|
|
|
3,模擬量輸入,兩進兩出,DIN22,引腳定義:
引腳 | 名 稱 | 描 述 | 引腳 | 名 稱 | 描 述 |
1 | IN1+ | 模擬信號輸入1正端 | 7 | OUT1+ | PWM輸出1正端 |
2 | IN1- | 模擬信號輸入1負端 | 8 | OUT1- | PWM輸出1負端 |
3 | IN2+ | 模擬信號輸入2正端 | 9 | OUT2+ | PWM輸出2正端 |
4 | IN2- | 模擬信號輸入2負端 | 10 | OUT2- | PWM輸出2負端 |
5 | PW+ | 電源正端 |
|
|
|
6 | GND | 電源負端 |
|
|
|
4,RS485輸入,一路輸出,DIN11,引腳定義:
引腳 | 名 稱 | 描 述 | 引腳 | 名 稱 | 描 述 |
1 | DATA+ | RS-485信號正端 | 7 | OUT+ | PWM輸出正端 |
2 | DATA- | RS-485信號負端 | 8 | OUT- | PWM輸出負端 |
3 | GND1 | RS-485信號地線 | 9 | NC | 空腳,不接 |
4 | INIT | 初始狀態設置 | 10 | NC | 空腳,不接 |
5 | PW+ | 電源正端 |
|
|
|
6 | GND | 電源負端 |
|
|
|
5,RS485輸入,兩路輸出,DIN12,引腳定義:
引腳 | 名 稱 | 描 述 | 引腳 | 名 稱 | 描 述 |
1 | DATA+ | RS-485信號正端 | 7 | OUT1+ | PWM輸出1正端 |
2 | DATA- | RS-485信號負端 | 8 | OUT1- | PWM輸出1負端 |
3 | GND1 | RS-485信號地線 | 9 | OUT2+ | PWM輸出2正端 |
4 | INIT | 初始狀態設置 | 10 | OUT2- | PWM輸出2負端 |
5 | PW+ | 電源正端 |
|
|
|
6 | GND | 電源負端 |
|
|
|
Modbus RTU通訊協議
輸入選型為RS485的按此通訊協議通訊,輸入選型為模擬量的請忽略此章節。
模塊出廠默認協議為MODBUS RTU通訊協議,默認地址為01,波特率為9600,數據格式:10位,1位起始位,8位數據位,1位停止位,無校驗。
如果忘記模塊地址和波特率,可以短接INIT(3腳)到GND1(4腳),再重新啟動模塊電源,模塊暫時恢復為默認的狀態:地址為01,波特率為9600。用戶可以查詢地址、波特率和通訊協議的寄存器40201-40203,得到模塊的實際地址、波特率和通訊協議,也可以跟據需要修改地址、波特率和通訊協議。請注意Modbus通訊請將寄存器40203設置為1,否則無法Modbus通訊。當斷開INIT(3腳)到GND1(4腳)后,重啟模塊電源,模塊就會重新按實際設定的地址和波特率來運行。
支持Modbus RTU通訊協議功能碼03(讀保持寄存器)和功能碼06(設置單個寄存器),命令格式按照標準Modbus RTU通訊協議。
通訊舉例1:假如模塊地址為01,以16進制發送:010300000001840A ,即可取得寄存器40001的數據。
01 | 03 | 00 | 00 | 00 | 01 | 84 | 0A |
模塊地址 | 讀保持寄存器 | 寄存器地址高位 | 寄存器地址低位 | 寄存器數量高位 | 寄存器數量低位 | CRC校驗低位 | CRC校驗高位 |
假如模塊回復:0103021388B512即讀到的數據為0x1388,換算成16進制就是5000,5000/10000= 0.5。即表明現在輸出的PWM為50%。
01 | 03 | 02 | 13 | 88 | B5 | 12 |
模塊地址 | 讀保持寄存器 | 數據的字節數 | 數據高位 | 數據低位 | CRC校驗低位 | CRC校驗高位 |
通訊舉例2:設置模塊的通道1輸出PWM為80%,可以發送如下命令:
假如模塊地址為01,以16進制發送:010600001F40800A 。
01 | 06 | 00 | 00 | 1F | 40 | 80 | 0A |
模塊地址 | 設置單個寄存器 | 寄存器地址高位 | 寄存器地址低位 | 數據高位 | 數據低位 | CRC校驗低位 | CRC校驗高位 |
假如模塊回復:010600001F40800A即表示設置成功。
01 | 06 | 00 | 00 | 1F | 40 | 80 | 0A |
模塊地址 | 設置單個寄存器 | 寄存器地址高位 | 寄存器地址低位 | 數據高位 | 數據低位 | CRC校驗低位 | CRC校驗高位 |
寄存器說明:
地址4X(PLC) | 地址(PC,DCS) | 數據內容 | 屬性 | 數據說明 |
40001 | 0000 | Out1 | 讀/寫 | 第1通道PWM輸出值, 整數,范圍0 ~ 10000 |
40002 | 0001 | Out2 | 讀/寫 | 第2通道PWM輸出值, 整數,范圍0 ~ 10000 |
40003 | 0002 | Sout1 | 讀/寫 | 第1通道上電PWM輸出值 整數,范圍0 ~ 10000 |
40004 | 0003 | Sout2 | 讀/寫 | 第2通道上電PWM輸出值 整數,范圍0 ~ 10000 |
|
|
|
|
|
40011 | 0010 | Out1頻率 | 讀/寫 | 整數,取值范圍1 ~ 310 1~300 代表1K Hz ~300KHz,(注意,實際輸出頻率可能有偏差) 301:10Hz 302:20Hz 303:50Hz 304:60Hz 305:100Hz 306:200Hz 307:300Hz 308:500Hz 309:600Hz 310:用戶自定義 |
40012 | 0011 | Out2頻率 | 讀/寫 | |
|
|
|
|
|
40201 | 0200 | 模塊地址 | 讀/寫 | 整數,重啟后生效,范圍0x0000-0x00FF |
40202 | 0201 | 波特率 | 讀/寫 | 整數,重啟后生效,范圍0x0004-0x000A 0x0004 = 2400 bps,0x0005 = 4800 bps 0x0006 = 9600 bps,0x0007 = 19200 bps 0x0008 = 38400 bps,0x0009 = 57600 bps 0x000A = 115200bps |
40203 | 0202 | 通訊協議 | 讀/寫 | 整數,重啟后生效,出廠默認為1, 1表示MODBUS協議, 0表示ASCII碼通訊協議 |
|
|
|
|
|
表5 Modbus Rtu寄存器說明
如何將模塊設置為字符協議?
1, 短接INIT(3腳)到GND1(4腳),再重新啟動模塊電源,模塊暫時恢復為默認的狀態:地址為01,波特率為9600。查詢地址和波特率的寄存器40201-40203,設置模塊地址和波特率,再設置通訊協議為0,即ASCII碼通訊協議。
2, 斷開INIT(3腳)到GND1(4腳),再重啟模塊電源,模塊就會進入ASCII碼通訊協議。按上面設定好的地址和波特率通訊即可。
字符協議命令集:
注意:1、在一些情況下,許多命令用相同的命令格式。要確保你用的地址在一個命令中是正確的,假如你用錯誤的地址,而這個地址代表著另一個模塊,那么命令會在另一個模塊生效,因此產生錯誤。
2、必須用大寫字母輸入命令。
1、設定通道N的PWM輸出值命令
說 明:設定模塊通道N的PWM輸出值。N為0表示第1通道,N為1表示第2通道。
命令格式:#AAN(data)(cr)
參數說明:# 分界符。
AA 模塊地址,取值范圍 00~FF(十六進制)。出廠地址為01,轉換成十六進制為每個字符的ASCII碼。如地址01換成十六進制為30H和31H。
N 通道代號 0或1。換成十六進制為30H或31H。
(data) 代表要設置的通道N輸出的PWM數據。范圍000.00~100.00, 代表PWM從0%到100%。
(cr) 結束符,上位機回車鍵,十六進制為0DH。
應答格式:>(cr) 命令有效。
?AA(cr) 命令無效或非法操作。
參數說明:> 分界符。
(cr) 結束符,上位機回車鍵,十六進制為0DH。
其他說明:假如語法錯誤或通訊錯誤或地址不存在,模塊不響應。
應用舉例: 用戶命令(字符格式) #010+050.00(cr)
(十六進制格式) 233031302B3035302E30300D
模塊應答(字符格式) > (cr)
(十六進制格式) 3E0D
說 明:設定地址01H模塊上 通道1的輸出PWM是 50%。
2、設定通道N的上電或復位后的PWM輸出值命令
說 明:設定模塊通道N的上電PWM輸出值。N為0表示第1通道,N為1表示第2通道。
命令格式:#AASN(data)(cr)
參數說明:# 分界符。
AA 模塊地址,取值范圍 00~FF(十六進制)。出廠地址為01,轉換成十六進制為每個字符的ASCII碼。如地址01換成十六進制為30H和31H。
S 表示要設置上電或復位后的PWM輸出值。
N 通道代號 0或1。換成十六進制為30H或31H。
(data) 代表要設置的通道N輸出的PWM數據。范圍000.00~100.00, 代表PWM從0%到100%。
(cr) 結束符,上位機回車鍵,十六進制為0DH。
應答格式:>(cr) 命令有效。
?AA(cr) 命令無效或非法操作。
參數說明:> 分界符。
(cr) 結束符,上位機回車鍵,十六進制為0DH。
其他說明:假如語法錯誤或通訊錯誤或地址不存在,模塊不響應。
應用舉例: 用戶命令 #01S0+010.00(cr)
模塊應答 >(cr)
說 明:設定地址01H模塊上 通道1的上電輸出PWM值是10%。
有4個螺絲孔,可以裝螺絲固定
注意事項:
1、使用前根據裝箱單,以及產品標簽,仔細核對和確認產品數量、型號和規格。
2、使用時必須按所選產品型號對應的接線參考圖,正確連接信號輸入、輸出和電源線,檢查無誤后再接通電源和信號。
3、當用表筆直接測量信號時,請將端子旋緊。
4、使用環境應無導電塵埃和破壞絕緣、金屬的腐蝕性氣體存在。
5、集中安裝時,安裝間距≥10mm。
6、產品出廠時已調校好,請勿隨意調校。確需現場調校時,請與我公司聯系。
7、產品為一體化結構,不可拆卸,同時應避免碰撞和跌落。本產品質保2年,在此期間,本公司免費維修或更換。人為損壞或者涂改和撕下產品上的任何標貼的概不退換。
8、產品內部未設置防雷擊電路,當產品的輸入、輸出饋線暴露于室外惡劣氣候環境之中時,請注意采取防雷措施。
9、產品規格更新時恕不另行通知。
保修:
本產品自售出之日起兩年內,凡用戶遵守貯存、運輸及使用要求,而產品質量低于技術指標的,可以返廠免費維修。因違反操作規定和要求而造成損壞的,需交納器件費用和維修費。
版權:
版權 ? 2017深圳市貝福科技有限公司。
如未經許可,不得復制、分發、翻譯或傳輸本說明書的任何部分。本說明書如有修改和更新,恕不另行通知。
商標:
本說明書提及的其他商標和版權歸各自的所有人所有。
版本號:V1.0
日期:2017年9月
