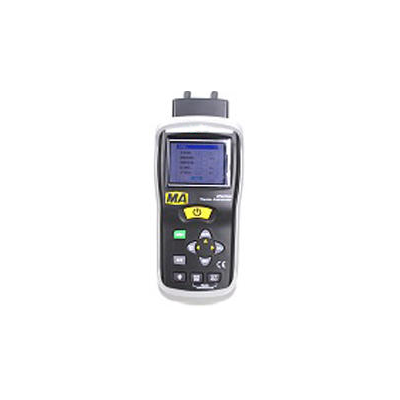

WTC3瓦斯突出參數測定儀

WTC3瓦斯突出參數測定儀產品概述

      WTC3瓦斯突出參數測定儀（以下簡稱測定儀）可同時連續檢測煤層鉆孔內的甲烷、二氧化碳兩種氣體的濃度和壓力。測定儀采用8位微控制器作為控制單元，采用高精度檢測元件，靈敏度高、響應速度快，屏幕采用寬溫范圍的128*64液晶，顯示清晰可靠。通過檢測煤層鉆孔內的瓦斯壓力達到判斷是否具有瓦斯突出危險性。另外同時能夠檢測鉆孔內的甲烷和二氧化碳氣體濃度，此項僅作輔助判斷不具備氣體濃度超限報警功能。

WTC3瓦斯突出參數測定儀型號的組成及其代表意義

W  瓦斯

T  突出

C  測定儀

3  測量參數數量：3種

WTC3瓦斯突出參數測定儀防爆型式及防爆標志

防爆型式：礦用本質安全兼隔爆型

防爆標志：ExibdI

WTC3瓦斯突出參數測定儀外形尺寸及質量

外形尺寸:（178×74×33）mm

重量：0.75kg(包括電池)

WTC3瓦斯突出參數測定儀工作環境

在具有甲烷爆炸性危險的煤礦井下：

a）溫度：0～40℃；

b）相對濕度：≤98％(25℃)；

c）大氣壓力：80?kPa～116kPa；

d）風速：≤8m／s；

e）貯存溫度為-40℃～+60℃。

f）在無滴水的地方。

WTC3瓦斯突出參數測定儀主要基本功能和技術指標

a)測定儀采用自然擴散取樣方式。

b)測定儀的顯示值應在三位（含三位）以上有效讀數，應以百分體積比表示測量值，并能表示顯示值的正或負。分辨率：甲烷0.01％CH4，二氧化碳0.01％CO2，壓力0.01MPa。

c)測定儀應具有開機自檢、開機電池電壓顯示和欠壓自動關斷功能。

d)測定儀配套的充電器，應有充電指示及防過充功能。

e)測定儀具備計算瓦斯突出的綜合評價指標D值和K值。

f)測定儀的測量參數、測量范圍及最小分度值應符合以下要求：

(1)：二氧化碳：0.00?%CO2～5.00?%?CO2分辨率、甲烷0.01％CO2分辨率；

(2）：壓力：0.00MPa～10.00MPa最小分度值：0.01MPa；

(3）：甲烷：0.00?%CH4～4.00%CH4分辨率甲烷0.01％CH4；

WTC3瓦斯突出參數測定儀基本誤差

測量參數    測量范圍  基本誤差

CH4氣體： （0.00～1.00）%CH4 、±0.10％CH4

                （1.00～3.00）%CH4 、真值的±10％

                （3.00～4.00）%CH4、 ±0.30％CH4

CO2氣體： （0.00～0.50）%CO2、 ±0.1%CO2

                （0.50～5.0）%CO2、 ±（0.05＋真值的5%）

壓力：       （0.01～10.00）MPa 、±2％FS

WTC3瓦斯突出參數測定儀工作原理

      測定儀的輸出經信號放大、A/D轉換后，送CPU進行處理壓力、二氧化碳和甲烷濃度值由液晶屏顯示出來。CPU在正常檢測狀態時，同時監測電池電壓、適時顯示時間，報警狀態以及鍵盤輸入并做出相應的處理。充電時，采用三段式充電管理，整個充電過程由CPU監控并指示，充滿自動停止。
