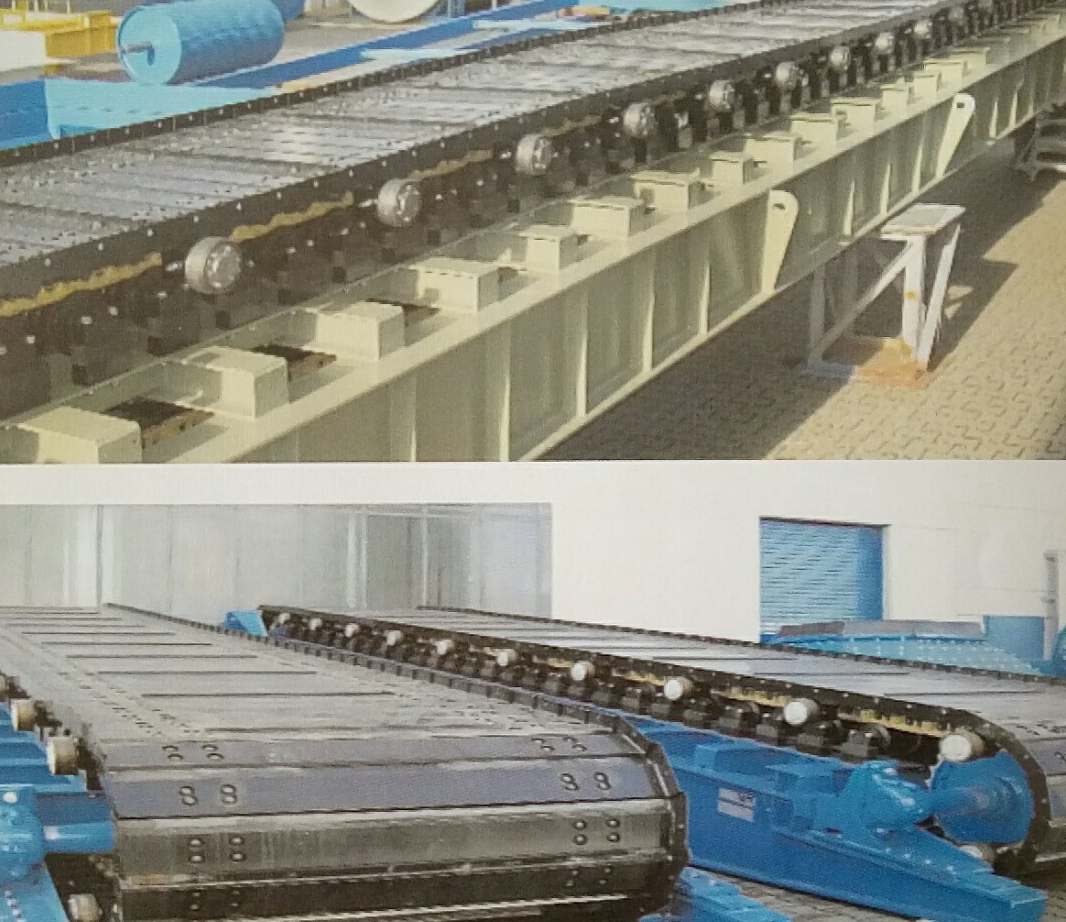

ZB系列重型板材輸送機

用途及特點

   ZB系列重型板式輸送機該設備主要運用于具有一定倉壓的料倉和漏斗下面,短距離均勻、連續地將各種大容重物料輸送給各種破碎、篩分和運輸設備,特別適用于粗碎物料的給料和短距離輸送。給料粒度大,可直接安裝在原料倉下,能承受較大的倉壓;受物料粒度成份、溫度、粘度、冰霜、雨雪或冰結物料影響較小,環境適應性強,能在惡劣工況環境下運行。采用變頻電機進行驅動,易于操作和控制,啟動和調節更平穩,給料均勻準確,給料速度可以和主機進行聯動實現自動反饋給料,保證后續設備能力達到非常大效能;拉緊裝置緩沖設計,減少設備振動沖擊。

工作原理

  重型板式給料機由減速機、頭部裝置、機架、運行機構、尾部張緊裝置等部件組成。運行部件中輸送槽與牽引鏈條及承載機構分別相聯接。由電動機、減速器驅動含有齒槽結構的頭部鏈輪轉動,從而使與鏈輪相嚙合的牽引鏈條,牽引裝有物料的輸送槽向前運行。承載機構一牽引鏈在支重輪上行走,托輪托住輸送槽,承受了物料與運行構件的重量。由具有一定強度、剛度的機架承受全機重量,并通過機架傳向基礎物料由位于尾部上方的儲倉內推落到輸送槽內,隨輸送槽向前運行至頭部罩殼的溜槽口卸出。輸送物料的目的。
