無線遠傳超聲波明渠流量計

太陽能供電GPS無線遠傳超聲波明渠流量計概述：

明渠流量計是由流量顯示儀、流速計、液位計組成的流速面積法測流量的明渠測量流量系統.智能明渠流量計系統，適用于水庫、河流、水利工程、城市供水、污水處理、農田灌溉、水政水資源等矩形、梯形明渠及涵洞的流量測量。

明渠流量計工作原理：

超聲波明渠流量計以流速-水位運算法為基礎，并采用了的伺服水位跟蹤測速系統和微處理器，從而確保測速和運算的準確性的一種新型智能化流量系統，根據渠道的寬度和測量精度的要求，采用明渠測流的數學模型。

超聲波明渠流量計系統顯示儀中微處理器根據傳感器實測的水位值、流速值和已置入的渠道幾何尺寸、邊坡系數、渠道精度、水力坡道、流速垂直平面修正系數，并按照預定的數學模型計算出渠道的斷面平均瞬時流量。

明渠流量計特點：

明渠流量計測量范圍大（0.01-10m/s），流量測量不受支流面回水的影響；

明渠流量計測量不受水中漂浮物、泥沙、氣泡和水位大幅度變化的影響，流速傳感器結構簡單、體積小、安裝方便對水流不產生阻力。標準渠道不需要改造即可直接安裝，安裝施工費用低；

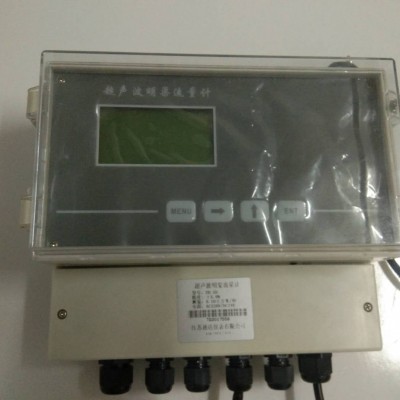

儀表顯示功能：可同時顯示水位、斷面平均流速、斷面瞬時流量、累計流量等測量數據；

儀表輸出接口：脈沖（頻率）、RS485/RS232、（電流）；

儀表報警內容：水位超限、流量超限、流速超限等報警項；

明渠流量計具有數據保存功能，可在長期斷電的情況下保存設置參數和流量值；

儀表具有：有線、無線數據遠傳功能（GPRS無線通訊）；

通訊協議支持標準Modbus(RTU)協議；儀表內置防雷功能；

太陽能供電GPS無線遠傳超聲波明渠流量計技術指標

1. 流量量程：0.1升/秒～10米^３/秒(由配用量水堰槽的規格決定)

2. 流量不確定度：1-3%

3. 超聲波大測距：2米

4. 探頭盲區：0.4米(從探頭的法蘭盤起，0.4米內不能用于測量)

5. 測距誤差：＜0.4% 或±3毫米（在1米量程內）

6. 水位分辨力：1毫米

7. 儀器防護：探頭為可防水式不可以浸水；儀器為防塵式

8. 交流或直流供電： 交流：220V 50HZ 2W 太陽能供電；其他方式選購

太陽能供電GPS無線遠傳超聲波明渠流量計RS-485通訊說明

波特率9600，啟始位1，數據位8，停止位1。

一：工作方式

RS-485共有二種工作模式

*自動報告方式

*查詢方式

自動報告方式為儀器每測量一次，即將結果通過RS-485口輸出一次。該種方式只適用于該RS-485口總線上只有一臺儀器時。

查詢方式是通過每臺超聲波測量儀器的不同編號，由主機訪問采集數據。該工作方式可允許RS-485總線上同時連接多臺儀器（可連接10臺儀器,地址00-09）。

二：設置(輸入密碼3456進入菜單)

‘485地址’參數設置項，參數值定義如下：

00～09 為RS-485編號（查詢方式下使用）；

10 為自動報告方式（儀表每測量一次反回一次數據）；

大于10 為關閉RS-485口。

三：數據格式

1．查詢格式（ASCⅡ碼）

幀頭(!)+儀器的編號，共2個字節，例如對COM ID編號為01號的儀器進行查詢， 即為輸入”!1”可查詢（即向儀表發送“!1”兩字符，儀表就會返回當前的測量值）。

2. 回送格式為（ASCⅡ碼）

幀頭（#）+該儀器RS485編號+1位空格+2組數據+未尾有一回車（0DH）

#1 123456789 12345.123

組數據是累計流量（立方米）第二組數據是瞬時流量升/秒（L/S），兩數據間用空格符分開

例1：當485地址設01，累計流量為8000立方米，瞬時流量為420.123L/S時。

上位機發送:!1 （注：后不要加回車（0DH））

流量計返回：#1 000008000 00420.123

例2：當485地址設10（自動報告方式），累計流量為12000立方米，瞬時流量為1320.003L/S時。

上位機發送:!1 （注：后不要加回車（0DH））

流量計返回：## 000012000 01320.003(注：RS485編號為‘#’)

太陽能供電GPS無線遠傳超聲波明渠流量計儀表安裝指導：

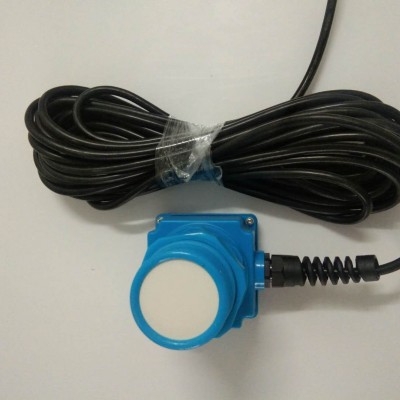

超聲波明渠流量計的探頭可以直接安裝在量水堰槽水位觀測點的上方。探頭發聲的一面要對準水面。可以用水平尺放在探頭上蓋上，通過校上蓋水平使探頭對準水面。巴歇爾槽水位觀測點在距喉道2/3收縮段長位置；三角堰、矩形堰在上游一側，距堰板3～4倍大過堰水深處。

安裝探頭時，要注意超聲波的盲區。即當出現可能的高水位時，探頭距水面的距離不小于盲區距離(0.5米)

安裝量水堰槽須注意幾個問題，否則影響測流精度:

量水堰槽的中心線要與渠道的中心線重合,使水流進入量水堰槽不出現偏流

量水堰槽通水后，水的流態要自由流。三角堰、矩形堰下游水位要低于堰坎；巴歇爾槽的淹沒度要小于規定的臨界淹沒度。

量水堰槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入量水堰槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。

量水堰槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經量水堰槽的計量部位。

量水堰板的計量部位是堰口；量水槽的計量部位是槽內喉道段
