產品價格￥1900.00元/臺
產品品牌通達
最小起訂≥1 臺
供貨總量10000 臺
瀏覽次數451
更新日期2021-09-17 16:31
品牌： |
通達 |
所在地： |
江蘇 淮安市 |
起訂： |
≥1 臺 |
供貨總量： |
10000 臺 |
有效期至： |
長期有效 |
防護等級： |
IP68 |
明渠管道流量測量插入式超聲波流量計簡介：
超聲波流量計應用非常廣泛，超聲波的形式也有多種，像外夾式、插入式、管段式為常見的安裝方式，插入式超聲波流量計就是其中的一種安裝方式。

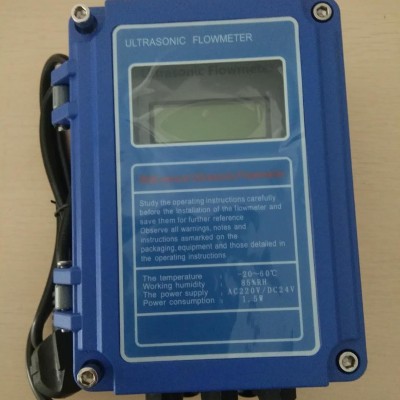

那么什么是插入式超聲波流量計呢，插入式超聲波流量計是從它的特性及安裝方式來命名的，相信從圖片可以看出來，超聲波的表頭與探頭是分開的，兩只探頭從管著中插入，因此，此類的超聲波流量計被視為插入式超聲波流量計。
插入傳感器參數：
插入式傳感器是指在被測管道上利用專用開孔工具在不停產的情況下在線打孔，使傳感器和被測介質直接接觸從而實現流量測量的一種安裝方式，該款傳感器解決了外縛式傳感器在測量結垢較厚的管道時不易接收到信號及長時間測量信號衰減的問題，具有不停產安裝、免維護、與管徑無關、無壓力損失等特點。
管道材質為碳鋼或不銹鋼時可直接焊接安裝，對于不可直接焊接的管道，如鑄鐵、玻璃鋼、PVC、水泥管等需配備廠家制作的專用管箍方可安裝，為防止漏水，用戶訂貨時請提供被測管道的準確外徑或周長。
| 技術參數 | 標準插入B型（直插式） | 插入C型（斜插式，極不常用） | 加長插入B型（水泥管用） |
| 適用管徑 | DN80mm以上 | ||
| 材 質 | 球閥與探桿：不銹鋼316L；球閥底座：普通碳鋼(不銹鋼選配) | ||
| 工作頻率 | 1MHz | ||
| 適用管材 | 碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼、水泥管等管道，允許有襯里 備注：1、碳鋼、不銹鋼可直接焊接(不銹鋼管道必須采用不銹鋼底座，用戶訂貨時請注意)。 2、其它管采用管箍方可安裝(管箍材質：碳鋼,訂貨時請提供準確的管道外徑或周長)。 | ||
| 安裝方式 | Z法 | ||
| 適用溫度 | －40℃～160℃ | ||
| 開孔尺寸 | Ф19mm(安裝時使用廠家提供的專用開孔器，可實現帶壓不停產安裝) | ||
| 壓力等級 | 1.6MPa(安裝時壓力＜0.8MPa） | ||
| 防護等級 | IP68（可浸水工作，水深≤3米） | ||
| 安裝空間 | 井壁到管壁≥550mm | 井壁到管壁≥360mm | 井壁到管壁≥700mm |
| 長 度 | 186mm | 228mm | 330mm |
| 介質種類 | 水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。 | ||
| 介質濁度 | ≤20000ppm且氣泡含量小 | ||
| 信號電纜 | SEYV75-2型專用屏蔽電纜，單根可加長到300米，布線時電纜應外加金屬套管以增加抗干擾性， 并注意電纜不要與 高壓電纜并行，盡量避開變頻器等干擾源。 | ||
插入式超聲波流量計優點
1.可以在線帶壓安裝，施工時生產管線無需停工，無需斷開管道焊接法蘭，節約了使用單位時間和開支；
2.產品功耗低，供電電源為DC24V，功率為5W，在測量自來水、河水、海水等場合更為安全；
3.轉換器防護等級IP65，表面無螺絲設計，外形高端大氣，按鍵面板使用壽命大于20萬次；
4.傳感器防護等級IP68，可以浸泡于水中工作；
5.4~20mA電流輸出，RS485通訊，標準MODBUS協議，可以自行組網或者連接GPRS模塊實現數據遠程傳輸；
6.獨立菜單操作、液晶背光顯示，數據讀取一目了然
