 LGY-II型便攜式流速測算儀LGY-II型便攜式流速流量?jī)x（簡稱便攜式流速儀）是專門為水文站、廠礦、環保監測站、農田排灌、水文地質調查等部門在野外進行明渠流速流量測量而研制的。

　　LGY-II型智能流量流速儀可配套新型流速旋漿傳感器, 該傳感器是采用先進的技術于2004年底研制成功，旋漿螺旋角、螺距、制作工藝和材料等都進行了重新設計，旋漿直徑分別為Φ15mm和Φ12mm(旋漿反光面采用先進的電鍍工藝，耐磨損，信號強)，起動流速≤1cm／s，起動流速、測速范圍、線性度、同心度、率定系數和均方差等指標均較以往傳感器有很大的改進和提高。 流速測量范圍：1～400cm／s。 采樣時間：1～99秒任選;

該儀器結構簡易、輕巧方便、耗電省、功能齊全、自動化程度高、穩定可靠，符合國家明渠流量測量標準，配置80度高溫旋槳，是國內目前新型的便攜式流速測量?jī)x器。

產品說明

　　一．儀器的技術要求：

　　KN

　　測速公式：V ＝ ———————  ＋ C(m/s)(自動計算)

　　T

　　儀器編號：----＿＿＿＿＿、K＿＿＿＿＿、C＿＿＿＿＿＿

　　測速范圍：0.01-4.00 m/s  (可到5.00m/s)

　　測流誤差：≤1.5%

　　顯示屏：4×16位液晶顯示

　　測量方式：測桿定位測量

　　溫度范圍：－20℃- 50℃

　　電源：DC8.4V鋰離子充電電池,充滿后可連續工作40小時以上.

　　二．測量原理：本儀器依據明渠測流的流速面積法原理設計，測出流速即可得流量  Q＝V·S（S為斷面面積）

　　1.      流速測定：

　　測流速時，由水力推動旋槳式轉子流速儀旋轉，內置信號裝置產生轉數信號，由下面公式計算流速：

　　KN

　　V＝————————  ＋  C（m/s）

　　T

　　式中：V：測流時段內平均流速（m/s）

　　K：槳葉水力螺距   C：流速儀常數

　　T：測流歷時（單位為S）N：T時段內信號數

　　本儀器使用時，K 、C均為常數，測流時，只要測出T和N，即可算出流速。

　　2. 流量的計算：

　　流量測定根據明渠流量測量的流速面積法，先測出流速再乘以斷面面積即得流量。

　　三．儀器的操作使用：

　　ZMLSY-1.0  7.2V

　　K=.0288  1V=0.000

　　T=100   0N0000.0

　　Q=000000.000m3h

　　正常時，插上插頭開機，拔出關機，儀器電源即可通電顯示上次關機時所選用流速儀參數。參數設置如圖所示： 若參數與證書相同，即可進入測流。

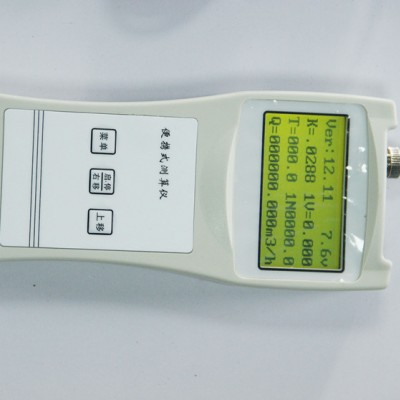

　　圖1.測量顯示

　　上儀器共設3個按鍵：

　　菜單         啟.停        上移      右移

　　3.1           參數設置操作：

　　3.1.1      參數設置一：查看顯示屏是否與所用流速儀參數一致，若不一致，按MENU鍵進入設置1，通過右移鍵和上移鍵修改顯示屏。如：C值為0.0150，則先操作右移鍵，使光標移位到C＝.0100處，按動上移鍵，每按一次加1，重復按動，直到光標所處位數的數值與要求值一致，即為C＝0.0150即可。

　　修改K值、測量時間T的方法同上，先按右移鍵移位，然后按上移鍵加數，直到正確為止。按錯后可重復上述操作。

　　顯示屏中，K與C系數請按鑒定證書的參數輸入：

　　T表示自動測量的測量時間單位秒

　　3.1.2    按菜單鍵進入設置2

　　設置2

　　自動 -     0

　　延時 -     3

　　斷面 -   01.005 m2

　　設置1

　　螺距 -  K=.9710

　　常量 -  C=.0170

　　歷時 -  T=100.00

　　顯示屏中，自動為“0”符號表示自動測量，設置為“0”為自動測量，若需手動測量，應將該符號置為“1”。

　　顯示屏中，延時3秒，表示設置完進入測量界面，3秒鐘后，才開始處理自動測量。若是自動測量，儀器自動重復測次（間隔時間為延時時間）。若是手動測量，當需要測量時按啟停鍵進行測量與停止，待讀完數后，按一次啟停鍵，即可進行下一次測量。

　　斷面面積輸出：?jiǎn)挝粸槠椒矫?nbsp;設置后可以得出截面積的流量，公式Q＝V·S（S為斷面面

　　3.1.3版本號通訊顯示通訊方式（默認無通訊）

　　設置4

　　波特率 —     9600

　　停止位 —         1

　　校驗位 —         N

　　通訊 —    RS232

　　設置3

　　版本 —ZMLSY -1.0

　　型號 —    1206B

　　通訊 —    RS232

　　3.2           測量數據

　　設置參數正確后,同時按‘右移鍵盤+上移’即可以保存參數并返回測量狀態；

　　進入測量狀態，顯示如圖所示：若是自動測量，儀器在每次測量完后，自動按公式計算出流速值并顯示1V=0.000M/S，固定顯示3-5秒后自動重復測量，但流速值將保持顯示到下一次測量結束。若是手動測量，每次測量完，待讀完數后，按一次啟停鍵，即可進行下一次測量。測量時，當?shù)谝恍盘?hào)到來，從顯示中可見到時間T開始計時，N開始計數，當時間T到達所設置時間后，再收到一個信號時，儀器自動關閉T、N，并自動計算出流速V，待顯示延時3-5秒鐘后，儀器自動啟動下一次測流，重復上述過程，在本次測量中，顯示上的V值為上一次的流速值，便于參考和記錄。

　　4.關機操作：

　　每次使用完儀器，只要撥下插頭，儀器即可自動關機，并保存關機前所選定流速儀型號和參數，在下一次使用時，只需插上插頭，接好流速儀，按一次換屏鍵即可進行測流工作。

　　四.計算機聯機運行(定貨無要求時無此功能)

　　首先用專用通訊電纜連接測算儀與計算機的通訊口，打開計算機進入WINDOWS平臺中－程序－附件－通訊－超級終端，設置波特率為2400，通訊位為8位，停止位1位，奇偶校驗為無，流控制為軟件方式，選擇正確的通訊口，接通測算儀的信號電源線，啟動測流。待每次測流歷時結束后，測算儀自動送出一組數據到計算機屏幕顯示。

　　K=7800 C=0.050  T=0106.5  N=0015  V=0.160

　　K=7800  C=0.050  T=0108.4  N=0016  V=0.165

　　五．儀器的維護：

　　測算儀的維護，短期不用時，必須撥掉插頭（斷開電源）保存。長期不用時，三個月須充電一次。

　　每次使用后，用清水沖洗流速儀、測桿，并用毛巾擦干，存放。

　　六．儀器的全套設備：

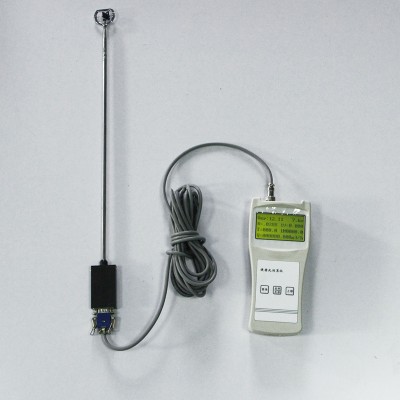

　　LGY-II速測算儀                              一個

　　LGY-II儀旋槳                                一架

　　信號聯線                                     一付

　　*通訊電纜（選配）                            一付

　　充電器                                       一只

　　附件：

　　LGY-II型便攜式流速測算儀使用說明書         一本

　　特別提醒:

　　儀器首次次充電應大于3小時. 測試時間請?jiān)O(shè)置20秒以上每次請將電池電用完后再充.（本機有過放過充保護）
