西安云儀-膜盒壓力表精度

膜盒壓力表-膜盒壓力表精度-西安云儀膜盒壓力表型號

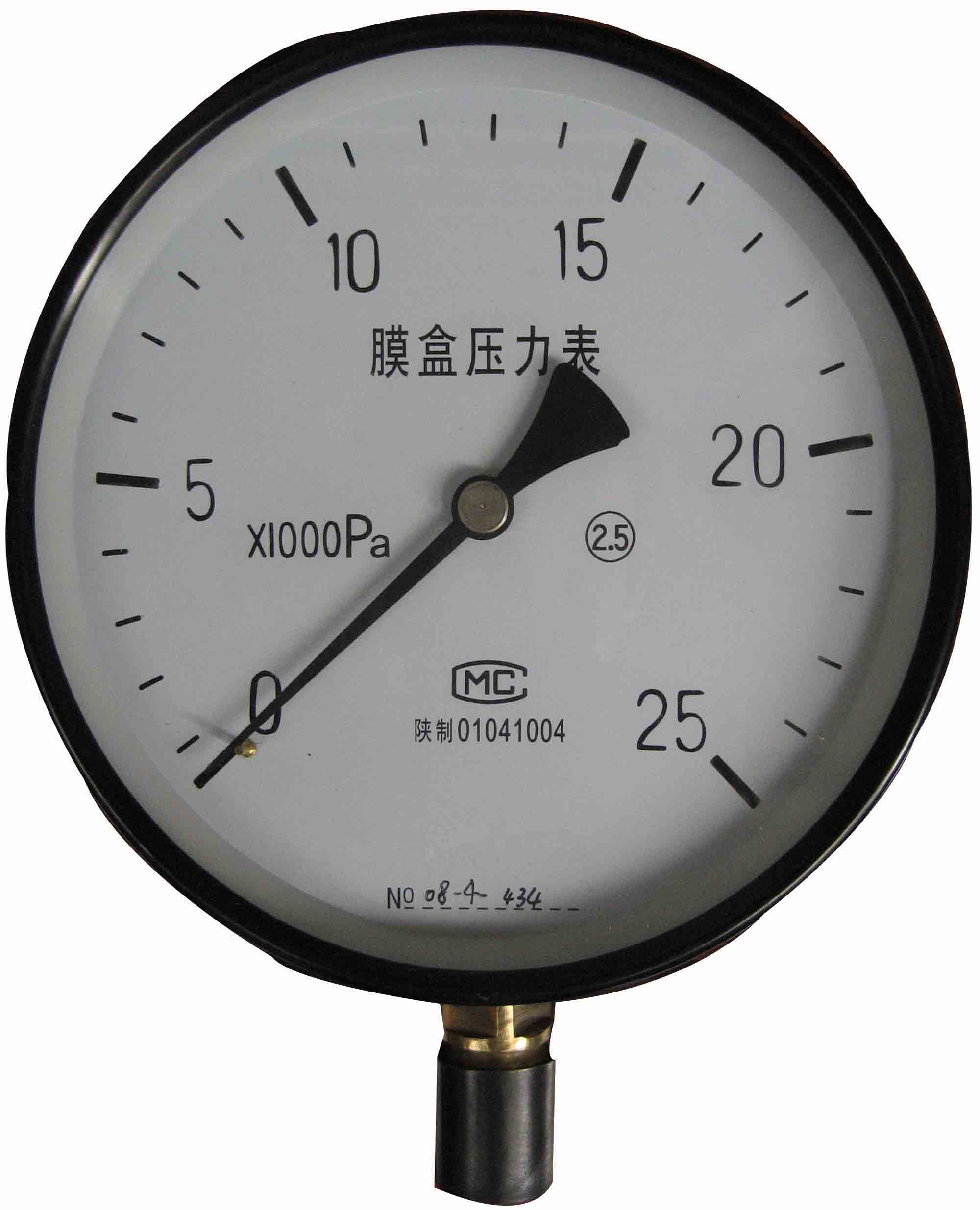

產品名稱:膜盒壓力表

型號: YE-100 YE-150

產品摘要:

膜盒壓力表適用于測量對銅合金不起腐蝕作用，無爆炸危險的微壓和負壓。氣體廣泛應用于鍋爐通風和氣體管道等設備上，膜盒壓力表可以就地安裝并現場指示。

產品描述

膜盒壓力表采用膜盒作為測量微小壓力的敏感元件。測量對銅合金不起腐蝕作用、無爆炸危險氣體的微壓和負壓，廣泛應用于鍋爐通風、氣體管道、燃燒裝置等其他類似設備上。

膜盒壓力表的測量范圍在-80~60000Pa,但是要根據不同的壓力量程選用不同的膜盒壓力表，壓力在-1600Pa~60000Pa時建議選用圓盤式膜盒壓力表，如果壓力在-80Pa~1000Pa中間時建議選用矩形膜盒壓力表。

結構原理

膜盒壓力表由測量系統(包括接頭、波紋膜盒等)，傳動機構(包括拔桿機構，齒輪傳動機構)，指示部件(包括指針與度盤)和外殼(包括表殼、襯圈和表玻璃)所組成。儀表的工作原理是基于波紋膜盒在被測介質的壓力作用下，其自由端產生相應的彈性變形，再經齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指針逐將被測值在度盤上指示出來。還有調零裝置，可以方便調整零位。

YE-100 YE-150膜盒壓力表-膜盒壓力表精度-西安云儀膜盒壓力表型號
