系統額定電壓 Un： |
24V |
最大持續工作電壓 Uc： |
28V |
保護水平 Up： |
≤50 |
一、LCKA本體

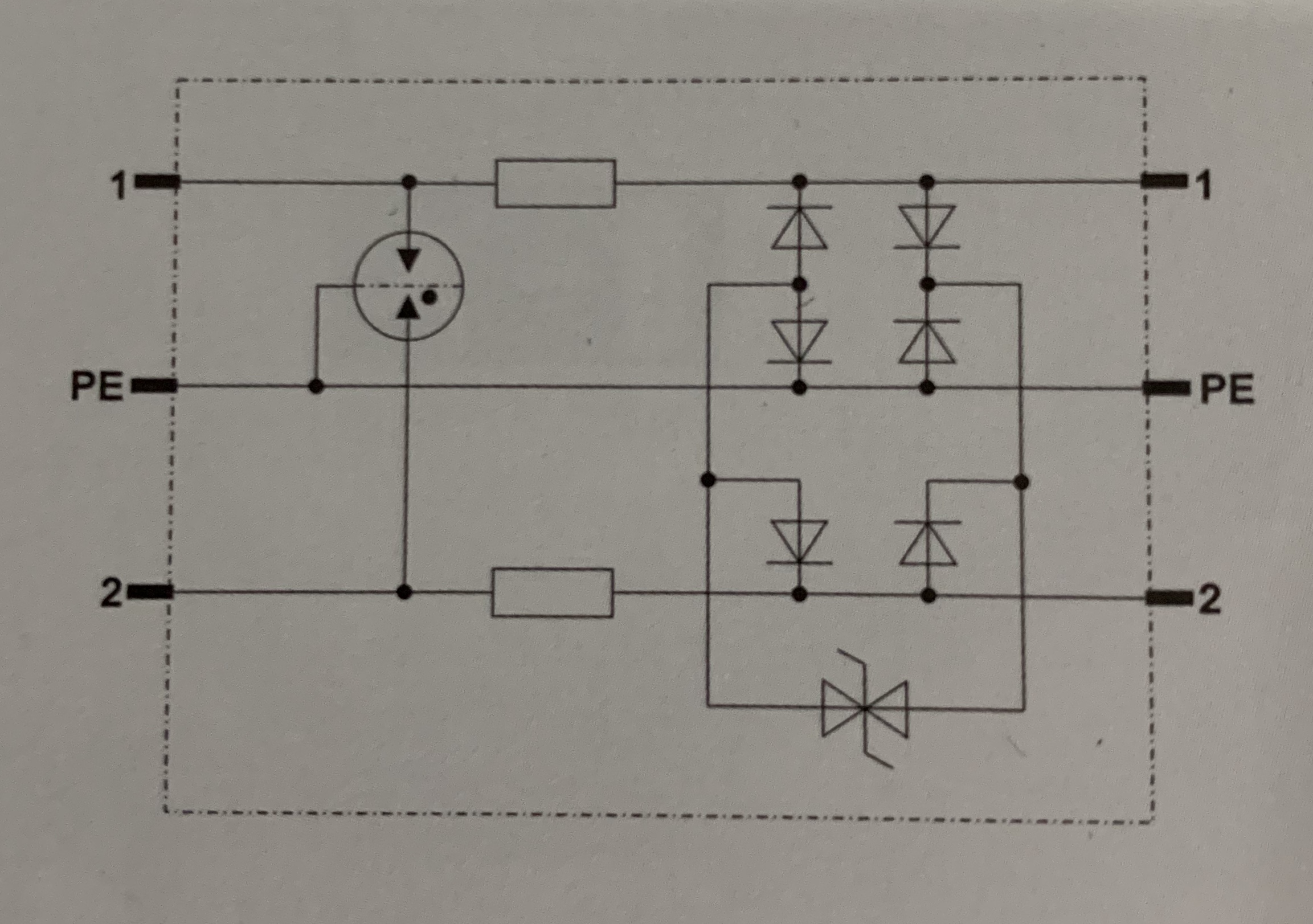

-電路圖
二、LCKA/LCKB系列產品型號
產品型號 | LCKA-24 | LCKB-24 |
系統額定電壓 Un | 24V | 24V |
最大持續工作電壓 Uc | 28V | 28V |
保護水平 Up | ≤50 | ≤50 |
標稱放電電流（8/20 μs）In | 10kA | 20kA |
最大放電電流（8/20 μs）Imax | 20kA | 40kA |
TVS數量 | 1 | 3 |
配合方式 | 二極管電橋 | 直接連接 |
最高使用頻率 | 100Mbit/100MHz | 100Mbit/100MHz |
插入損耗 | 0.1dB | 0.1dB |
三、產品規格與安裝
保護線數 | 2線 |
接口方式 | 3針端子 |
外殼材料 | 鋁合金 |
推薦連接線徑 | 0.5 -2.5 |
安裝方式 | DIN35導軌安裝 |
安裝環境 | 無顯著震動和沖擊 |
防護等級 | Ip20 |
海拔 | ≤4000m |
相對濕度 | 30%~90% |

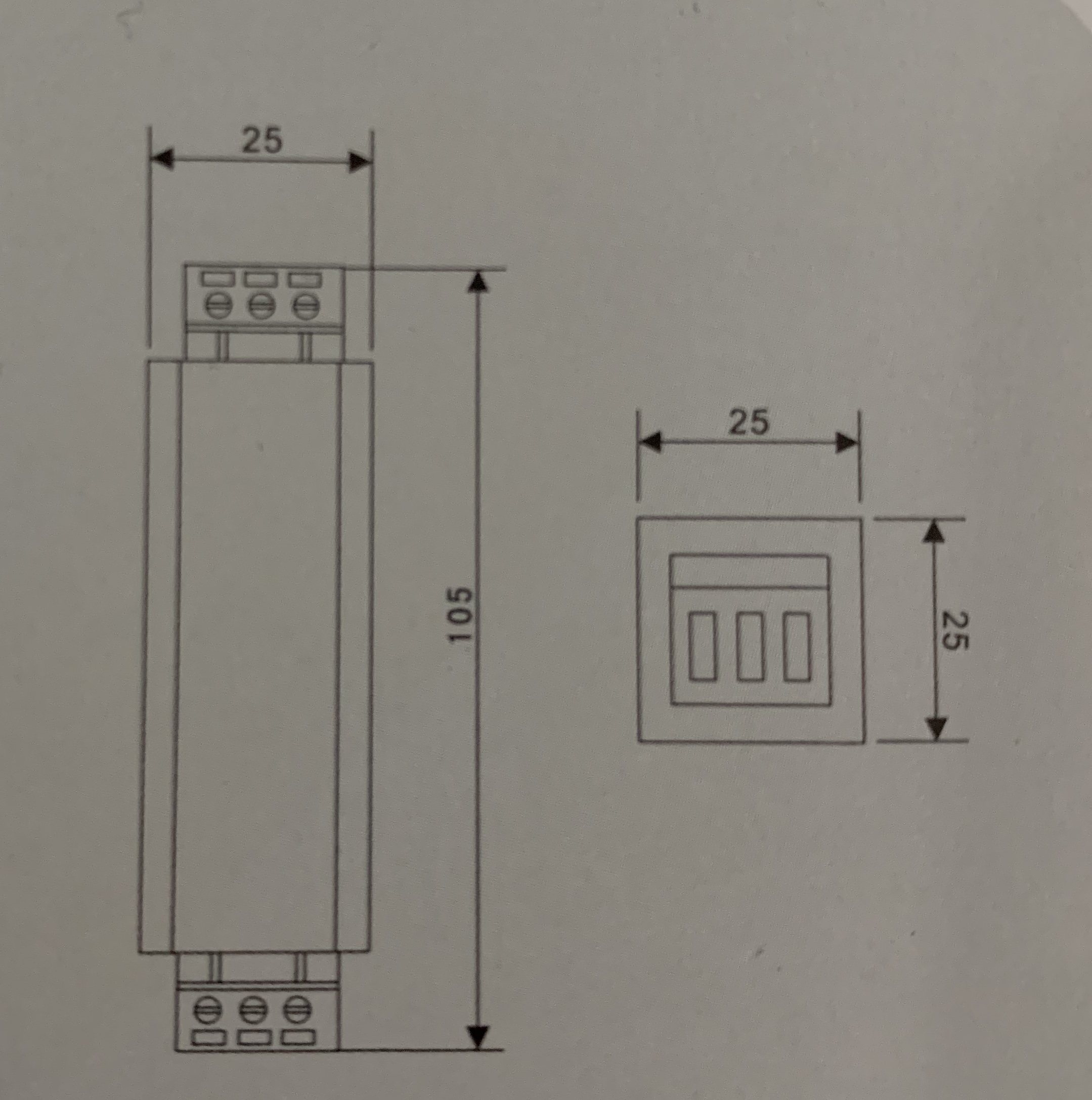

-外形尺寸

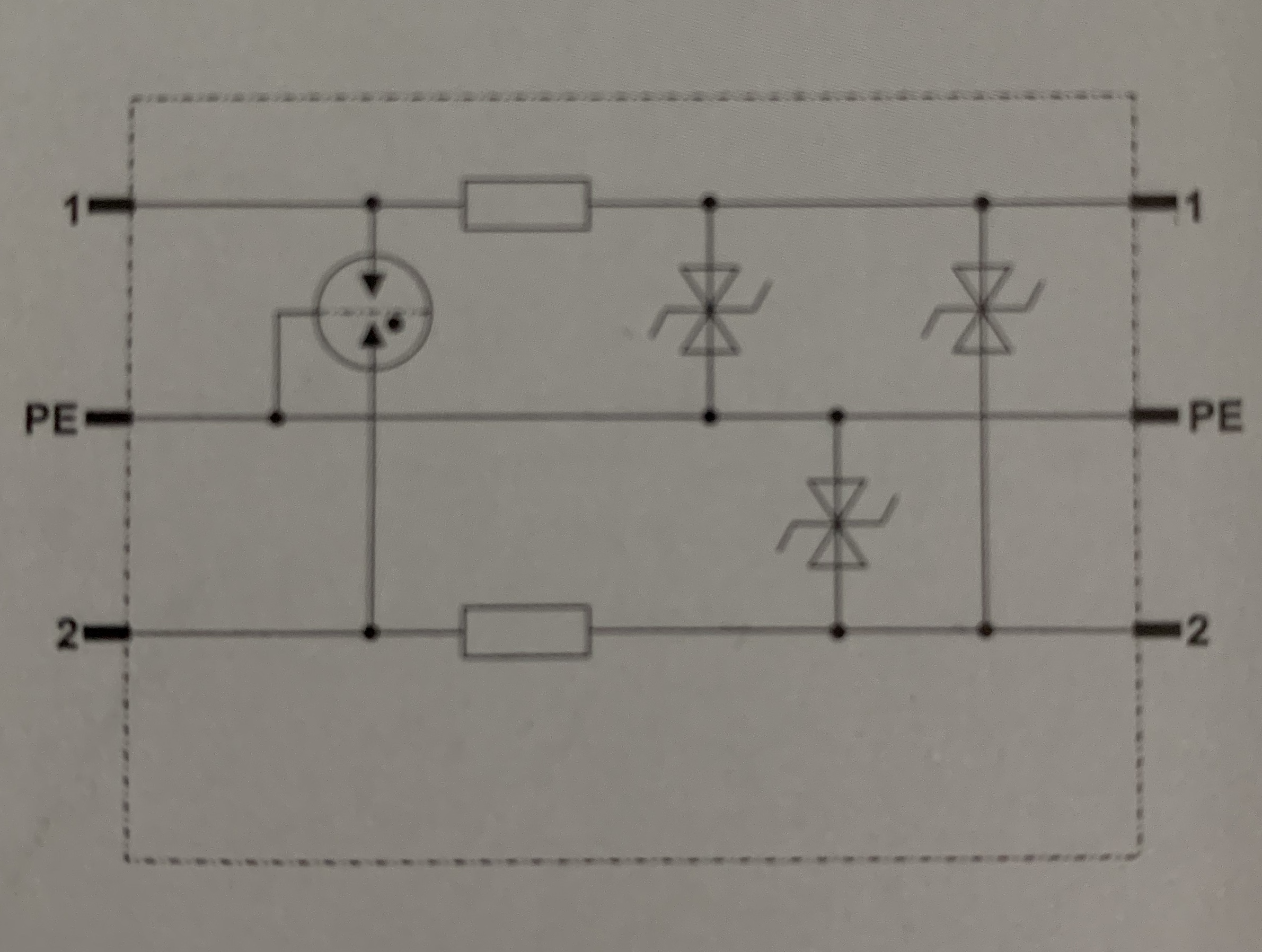

LCKB電路圖

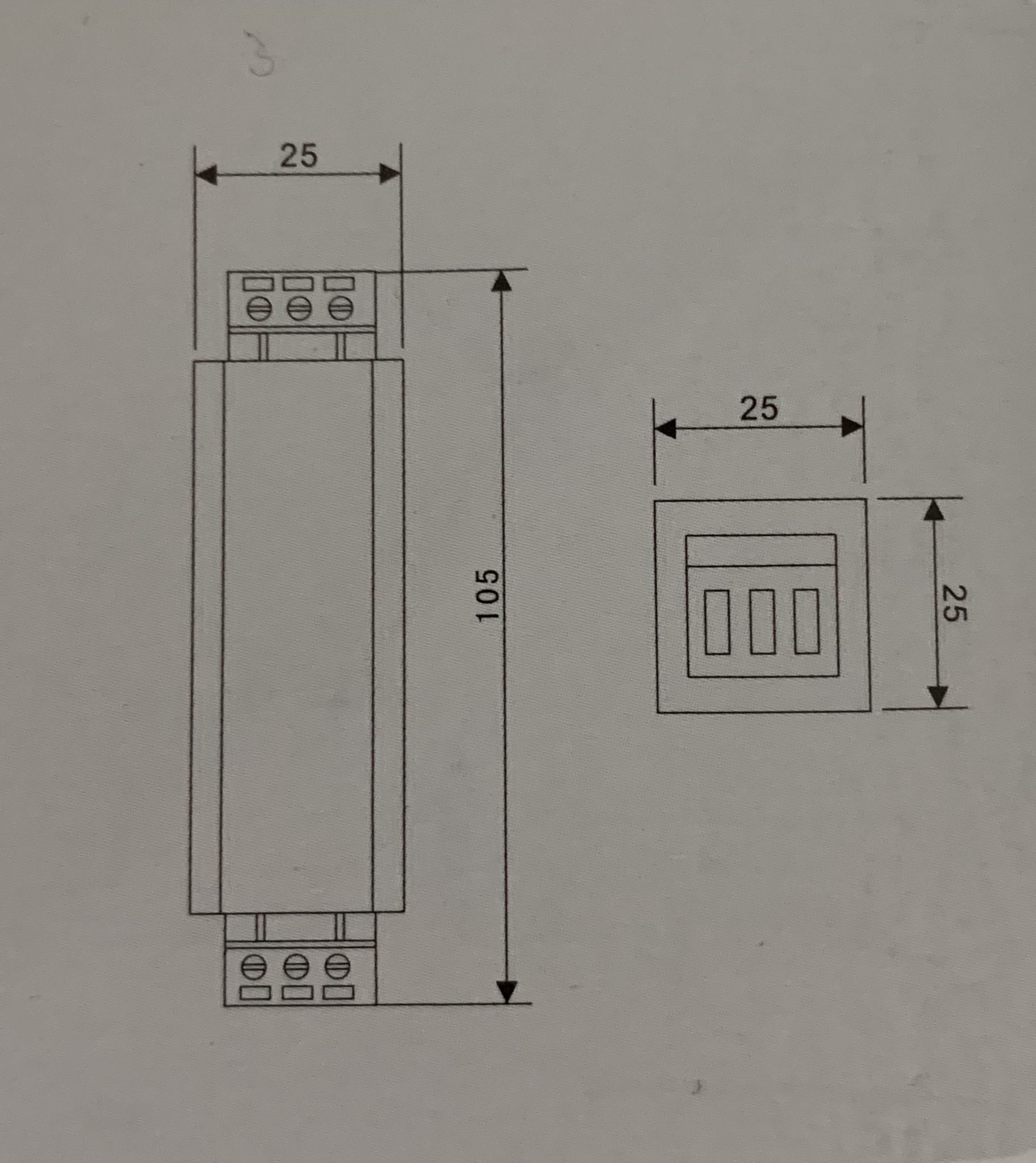

-外形尺寸
四、測控電涌保護器安全
LCKA/LCKB是一款通用的雷電流和電涌保護器，DIN導軌安裝，可以滿足測量和控制電路、總線系統、報警系統和電信系統的最高要求。
LCKA的泄流原件為氣體放電管，限壓原件為電橋配合TVS管結構。
LCKB的泄流原件為氣體放電管，限壓原件為線間、線地TVS管，LCKB相對于LCKA具有更大末端泄流和限壓能力。
SPD選型
選擇SPD時，以下方面必須特別考慮：
-系統參數
1、最大持續工作電壓應大于系統可能存在的最大電壓值；
2、標準產品能承受的最大功率為3W，若系統傳輸功率大于3W時，訂貨時應特殊說明，采用無解電耦產品；
3、標準產品針對模擬信號的最大使用頻率為100MHz,針對數字信號的最大使用頻率為100Mbit/s。
-安裝環境（設計、連接條件、環境條件）
1、一體化結構；
2、模塊可插拔結構；
3、超薄接線端子結構；
4、防爆并聯結構、
5、防爆串聯結構。
-相關的SPD產品標準
IEC 1643-21/GB 18802.21
低壓電涌保護器設備-Part21:連接到電信和信號網絡的電涌保護器設備-性能需求和測試方法。
-耐受能力
不同的電磁環境條件對設備的耐受能力有不同的要求，設備的耐受能力與提供的測試等級相關。為了區分設備不同的耐受能力，測試也相應四個等級。測試等級包括終端設備耐受能力的最低要求。 通常，測試等級可從設備制造商提供的產品說明書中得到。
測試等級EN61000-4-5 | 相應的測試發生器的放電電壓 |
1 | 0.5kV |
2 | 1kV |
3 | 2kV |
4 | 4kV |

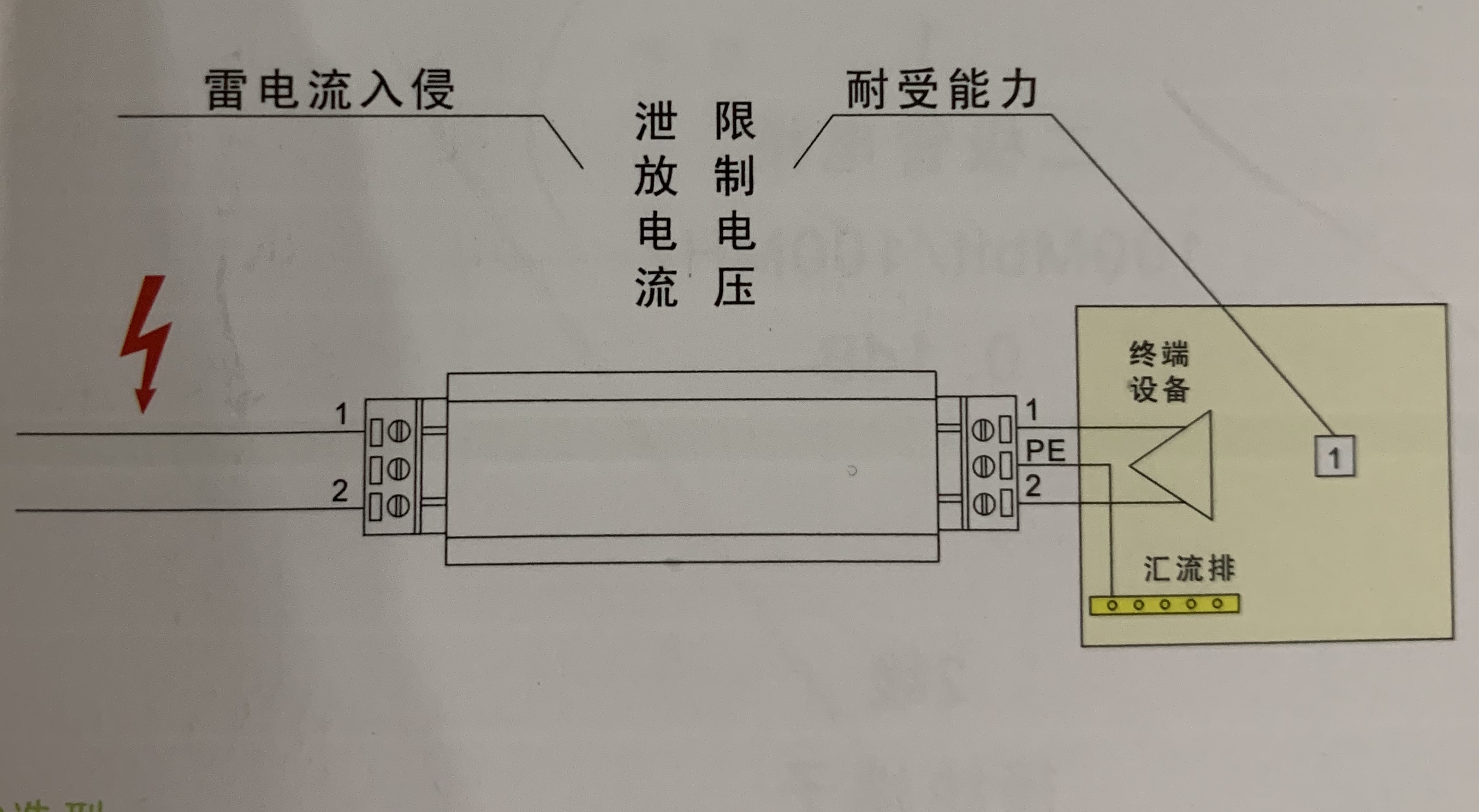

-SPD的防護效果
IT系統中的SPD能抑制導線中的干擾到每個安全值，確保不超過終端設備的耐受水平。為了保護終端設備，經過測試等級2的測試，電涌保護器的通流值必須低于EMC的測試值：沖擊電壓小于1kV，以及幾安培的脈沖電流。
