陜西凌雷LPD-100/1000型火花間隙

一、火花間隙簡介

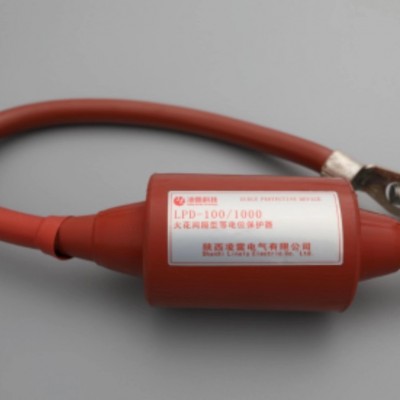

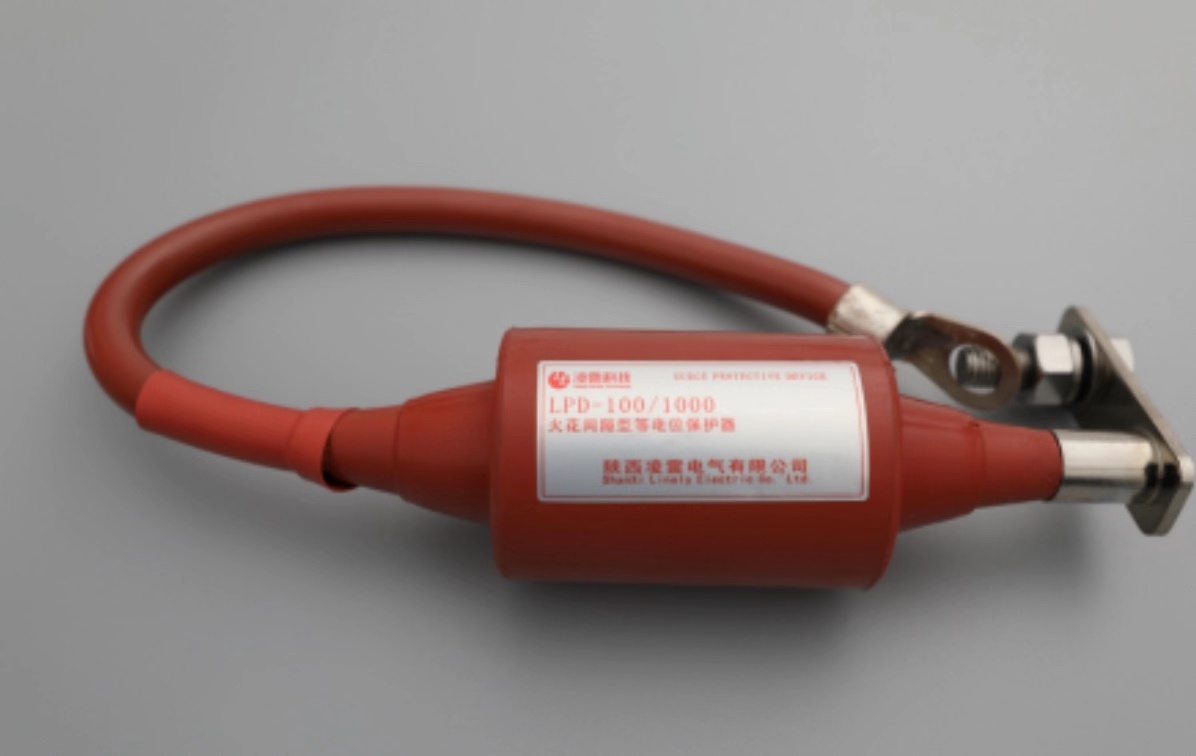

LPD-100/1000型火花間隙是公司專門針對解決石油石化系統中管道遭遇雷電所研發生產的防雷產品。它可防止電壓電流瞬間增大數倍而擊穿管道，對管道雷電沖擊泄放，保護絕緣接頭，機接地體等電位連接起到很好的作用。

1、采用密封充氣間隙；

2、采用環氧樹脂、玻璃布筒、硅橡膠一體硫化工藝，IP68防護；

3、可防護直擊雷和感應雷，為性能優越的防雷產品。

火花間隙的使用

管道雷擊風險

1.地面的管道處于空曠區域，容易受雷電直接擊中；

2.與高壓線路平行的管道，在高壓線的避雷線遭受雷電擊中時，會通過接地線將雷電流泄放入地，從而將埋地管道的電位抬高；

3.管道附近的雷擊，會因為管道屬于長導體而在官道上感應出過電壓，IEC標準已檢測到最大的感應雷電流會達到40kA。

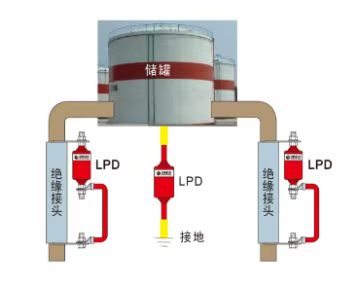

儲罐絕緣接頭的保護：

1.保護儲罐絕緣接頭

儲罐在遭受直擊雷和感應雷時，雷電流會通過與儲罐連接的輸油管道分流而受阻于絕緣接頭，雷電流的電壓值遠遠高于絕緣接頭的電壓耐受值，從而雷電流擊穿絕緣接頭，是絕緣接頭失去絕緣作用。將LPD-100/1000型火花間隙跨接在結緣接頭兩端，可以保護絕緣接頭在遭受雷擊時不受損壞。

2.保護儲罐接地

因為儲罐內外壁實施了陰極保護，導致儲罐的接地成為陰極保護的一個電流故障點。因為接地體一般采用鋅鍍材料的原因，在初始用時接地對陰極保護的影響很小，但隨著接地材料在地下使用的原因，鋅鍍會在一兩年內損耗掉，從而導致陰極保護電流流失，影響陰極保護系統的正常運行。將LPD-100/1000型火花間隙串聯在接地線之間，正常情況下，該產品處于完全絕緣的狀態，儲罐的陰極保護電流不會通過接地線流失。在遭受雷電時，該產品瞬間導通，將雷電流通過接地線泄放入地。

二、外形尺寸

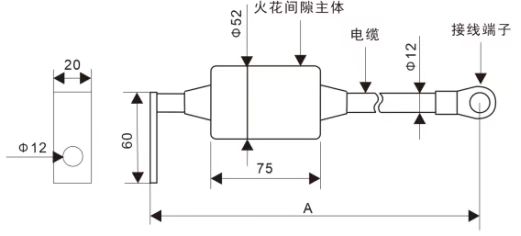

1. 外形1

產品的總長度A，可根據用戶的要求定制。

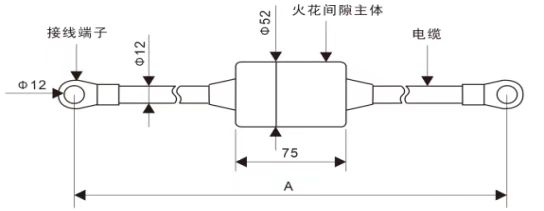

2. 外形2

產品的總長度A，可根據用戶的要求定制。

三、產品型號（LPD-100/1000）

四、安裝和規格

1. 安裝

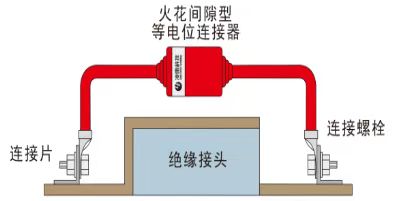

將連接片焊接在絕緣接頭兩端合適的位置，用連接螺栓將火花間隙LPD-100/1000和連接片壓接。

2.規格

五、火花間隙型等電位連接器優點

1.導通電壓高，不影響絕緣接頭的例行檢測

2. 殘壓低，遠低于絕緣接頭的電壓耐受值

3. 密封性，防爆性好，可直接埋地使用，而不需要裝入防爆箱

兩電極之間的距離大小決定了該火花間隙的工作電壓。火花間隙型防雷器是由兩片或更多的電極片串聯在一起組成的。電極是由不燃性材料（例如石墨、鎢鋼）構成。如果火花間隙點火，空氣被擊穿，兩電極之間的電壓由擊穿電壓迅速下降，直到電極之間維持很小的電壓。

優點：通流能力大、殘壓低；缺點：有續流，不能用于電壓超過250V系統。

絕緣接頭用火花間隙的原理為把一對相互隔開的電極，封裝在玻璃或陶瓷管內，充以一定壓力的惰性氣體。放電電壓的高低，在電極形狀確定后，決定于極間距離與管內氣體壓力的乘積。一旦兩端超過點火電壓時，放電管便立即點火放電。

同類型產品比較

鋅接地電池

1.施工難度大，接地電阻無法保證；

2.隨著使用時間的增長，保護效果越來越弱；

3.存在將管道電流泄放入地以及將管道保護電位拉低的隱患；

避雷器

1.雷電通流能力太低，只有1.5kA，而普通的感應雷已到達20kA，直擊雷更達到100kA，避雷器根本不能滿足管道的防雷要求；

3.避雷器采用氧化鋅的結構，氧化鋅容易吸潮，不能埋地使用。

六、火花間隙判斷和合格范圍

1.導通電壓為750V，合格范圍為600V-900V；

2.導通電壓為1500V，合格范圍為1200-1800V；

3.泄漏電流為0μA；

4.儀器顯示產品種類為GDT；

滿足以上要求，判斷為火花間隙產品。

導通電壓不在合格范圍內，判定火花間隙已損壞，需更換。
