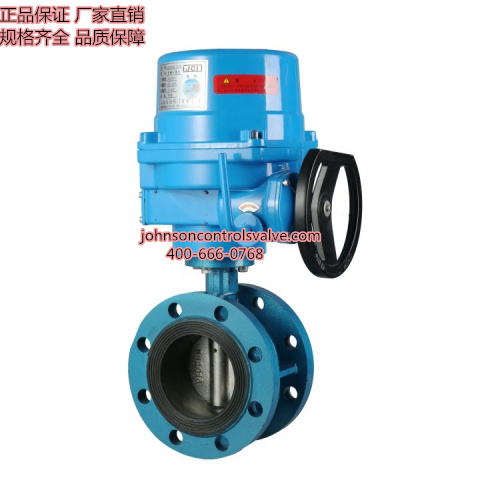

江森法蘭電動蝶閥VF6000

江森法蘭電動蝶閥VF6000概述

   VAQ3000型部分回轉閥門電動裝置是我公司最新研制的換帶型產品。適用于控制蝶閥、球閥、旋塞閥等做90℃回轉的閥門。該產品替代同規格QB系列的產品，體積小、重量輕、具有高效率、高可靠性、高防護性能、低噪音等特點。可現場操作，也可遠距離控制。可廣泛用于石油、化工、發電廠、水處理、造紙等各行業。

   該產品的防護等級為你IP67，隔爆型產品（型號中有Ex）的隔爆等級為dIIBT4.

   本說明書適用于普通型產品。若有其他特殊功能時，將向您提供相應的附加說明書。

2.         基本技術性能

2.1本產品符合JB/T8528-97?普通型閥門電動裝置技術條件?的規定。

2.2動力電源分兩種：220V單相和380V相電源（用戶可任選）。

2.3產品為戶外型，其外殼防護等級為IP67.

2.4環境溫度：-20℃-50℃

2.5海拔高度不大于1000m。

2.6環境相對濕度不大于90％（25℃）時。

2.7工作環境中不含強腐蝕性介質。

2.8非隔爆型產品不得在有爆炸混合氣體的環境中使用。】

2.9產品為短工工作制，額定時間10min。

2.10  無強烈振動工況。

3.         主要結構和功能介紹

3.1電動機:選用220V單相電機或380V三相YDF閥門專用電機。

3.2減速機構：為兩級蝸輪、蝸桿減速機構。

3.3行程控制及位置指示機構：從輸出軸直接引出凸輪軸做90℃回轉，限位凸輪也做90℃回轉進行程控制。開度指示牌與凸輪軸同軸，做90℃回轉閥位指示。并可提供用于遠距離電信號輸出的電位器。（用戶在訂貨時提出，一般不提供）。

3.4轉矩控制機構：用于控制電裝轉矩的大小。由開、關兩方向凸輪及微動開關組成。

3.5手-電動切換及手動機構：半自動電動優先式，搬動切換手柄完成切換后即刻進行手輪操作。當電動操作時切換手柄自動復原。

4.         電裝與閥門的連接

  4.1電裝與閥門的連接

4.1閥桿接頭

隨著電裝提供給用戶的閥桿接頭有兩種（可任選一種）。其中一種用4螺釘安裝在電裝輸出軸的底部：另一種與輸出軸為漸開線花鍵連接。

1.         閥桿接頭（帶4個螺釘）的連接。

△取下閥桿，使用L扳手，將閥桿接頭取下。

△加工閥桿接頭，按閥桿的軸徑、鍵的尺寸，加工閥桿接頭的孔和鍵槽，鍵槽的方向和位置應與閥桿接頭的4個螺孔方向之一對齊。

△重新安裝閥桿接頭。

△根據閥門上電裝的方位，選擇閥桿接頭上鍵槽的一個方向。（電裝在閥門上的有4種，用戶可根據需要選擇其中之一。

△檢查電裝的開關方向是否與閥門所要求的開關方向一致。

△將閥桿接頭插入輸出軸孔，并使用L扳手，擰緊4條緊固螺釘。

2漸開線花鍵接頭的連接

△取下花鍵接頭，按閥桿的軸徑、鍵的尺寸、加工閥桿接頭的孔和鍵槽。

△將加工好的閥桿接頭按閥桿鍵槽方向放至輸出軸內，如不合適可沿圓周轉動1齒進行角度微調。

閥桿接頭如圖所示。
